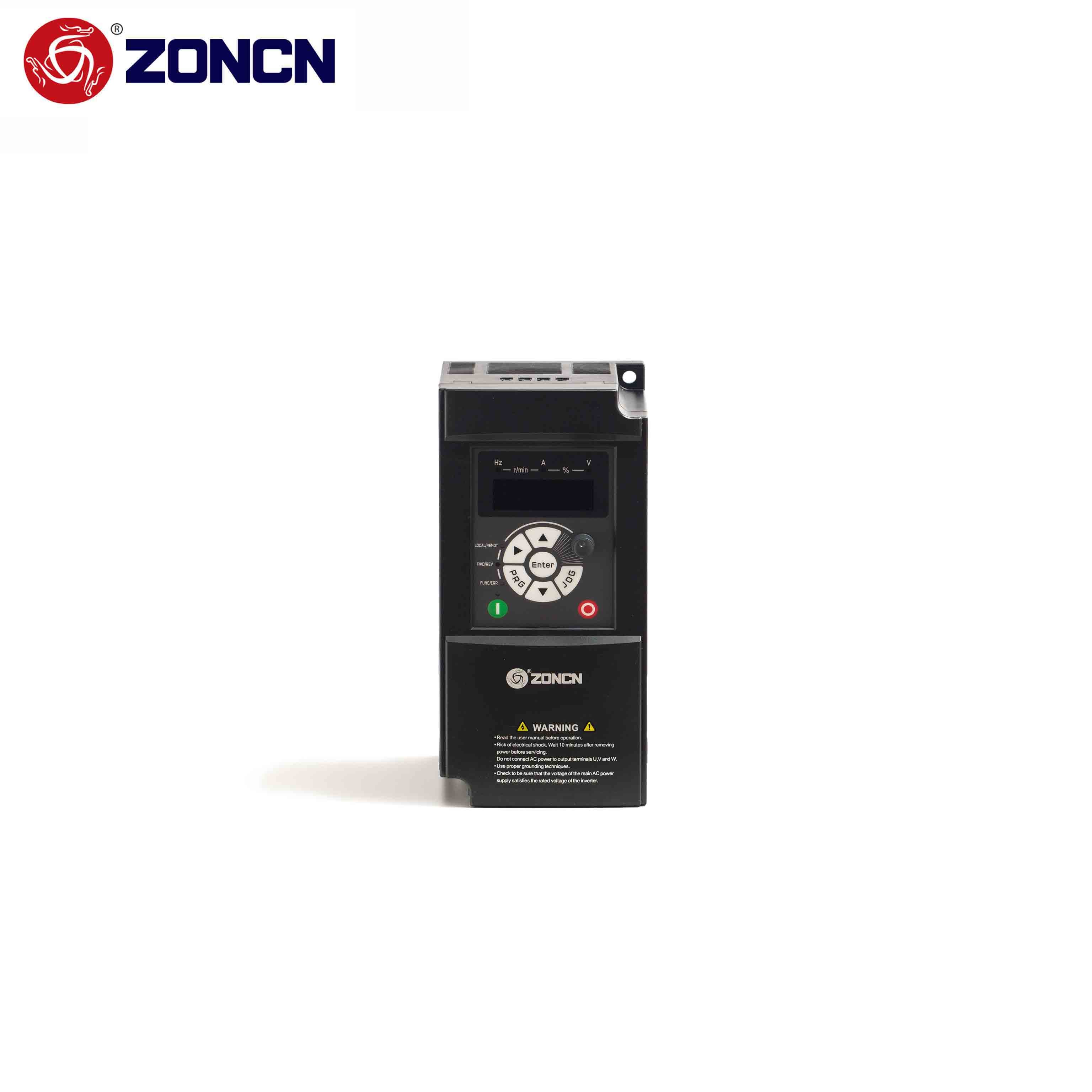

11KW Vfd para el control de circuito cerrado de ascensor con función STO de 380V

Informacion basica

Lugar de origen:	SHANGHAI, China
Nombre de la marca:	ZONCN
Certificación:	CE
Número de modelo:	T9400-11G/15P

Cantidad de orden mínima:	1 unidad
Detalles de empaquetado:	Embalaje en cartón
Tiempo de entrega:	7-30 días hábiles
Condiciones de pago:	T/T, Western Union, Paypal y otros servicios
Capacidad de la fuente:	100000 unidades por mes

Mejor precio Contactar ahora

Aplicación:	Elevador / escalera mecánica	El poder:	11 kW
Válvulas:	380v±15% de entrada 380v±15% de salida	Control de las emisiones:	Modo de control del vector de circuito cerrado
Reactor eléctrico:	Opcional	Función del PLC sencilla:	- ¿ Qué?
Profinet / RS485 (en inglés):	- ¿ Qué?	Frenado de corriente continua:	- ¿ Qué?
Resaltar:	11 kW Vfd para ascensor , Vfd para ascensor 380V , Función de STO del motor del ascensor Vfd

11KW Invertidor de ascensor de la industria especial Invertidor de circuito cerrado de control 380V

T9400-11G/15P Inversor VFD de 11 kW para ascensor

Introducción del producto:

Control de vectores de bucle abierto/cerrado, control de VF (PID incorporado) para motores síncronos y asíncronos
Gran salida de par, el motor puede ser salida suave bajo una carga pesada
Función potente, excelente rendimiento, adecuado para la mayoría de las ocasiones de uso
Soporta varios tipos de tarjetas PG
Apoya la parada instantánea y el arranque instantáneo
El número de unidad:0.4-7.5KW; 380V:0.4 a 450 kW
Apoyar la función STO y la comunicación Profinet opcional

Indice técnico:

Punto de trabajo		Inversor de la serie T9000
Función básica	Modo de control	Control V/F Control de vectores de bucle abierto (sin PG); control de vectores de bucle cerrado (con PG).
	Frecuencia máxima	0.00-600.00 Hz.
	Frecuencia portadora	0.5 kHz ~ 16 kHz La frecuencia del portador se ajusta automáticamente según las características de la carga.
	Resolución de la frecuencia de entrada	Configuración digital:0.01Hz Configuración analógica: Frecuencia máxima 0,025%
	Torque de arranque	Tipo G:0.5Hz/150% (sin PG); Tipo P:0.5 Hz/100%
	Rango de velocidad	1No hay PG.
	Precisión de la estabilidad de velocidad	± 0,5% (sin PG)
Función básica	Capacidad de sobrecarga	Tipo G: 60 segundos para el 150% de la corriente nominal, 3 segundos para el 180% de la corriente nominal. Tipo P:60s para el 120% de la corriente nominal, 3s para el 150% de la corriente nominal.
	Aumento del par	Aumento automático, Aumento personalizado:00,1% hasta 30,0%.
	Curva VF	Curva VF en línea recta; Curva VF de varios puntos; Curva VF de potencia N ((1.2 potencia, 1.4 potencia, 1.6 potencia, 1.8 potencia, 2 potencia)
	Separación VF	2 tipos: separación completa; separación parcial.
	Modo de la rampa	Modo de aceleración y desaceleración lineal o en curva S. Cuatro tipos de tiempo de aceleración y desaceleración, rango de tiempo de aceleración y desaceleración de 0.0 ~ 65000s.
	Frenado de corriente continua	Frecuencia de frenado en CC:0.00 Hz~ frecuencia máxima;intervalo de frenado:0.0s~36.0s;Valor de la corriente de frenado:00,0% hasta 100,0%
	Control de la JOG	Rango de frecuencia del trampolín: 0~50Hz Tiempo de aceleración/desaceleración de la carrera: 0-6500 s
	Control automático de mando simple; operación de velocidades múltiples	Hasta 16 velocidades de segmento son posibles con PLC o terminales de control incorporados.
	PID incorporado	Es conveniente realizar el sistema de control de circuito cerrado del control de procesos.
	Regulación automática del voltaje (AVR)	Cuando el voltaje de la red cambia, puede mantener automáticamente el voltaje de salida constante.
	Control de la tensión excesiva y de la corriente excesiva	Limitación automática de corriente y voltaje durante el funcionamiento para evitar saltos frecuentes de sobrevoltaje.
	Función de limitación de corriente rápida	Reducir al mínimo la falla de sobrecorriente y proteger el funcionamiento normal del inversor.
	Limitación y control del par	Limitación automática del par durante el funcionamiento para evitar el desencadenamiento frecuente de la sobrecorriente; El modo de vector de circuito cerrado permite el control del par.
Función característica	Excelente rendimiento	El control del motor asincrónico se realiza con tecnología de control de vector de corriente de alto rendimiento.
	Función de parada instantánea sin parar	La energía de retroalimentación de la carga se utiliza para compensar la reducción de voltaje en la falla de energía transitoria, y el inversor puede continuar funcionando durante un corto tiempo.
	Límites de corriente rápida	Ayuda a evitar las fallas frecuentes de corriente excesiva de la unidad de CA.
	Control de tiempo	Rango de tiempo: 00 min-6500.0 min.
	Comunicación	Modbus RS485;comunicación por Profinet ((Tarjeta de comunicación opcional).
	Soporta una variedad de tarjetas PG	Soporte para tarjeta PG de entrada diferencial, tarjeta PG de resolución, tarjeta PG de transformador giratorio y así sucesivamente.
Corriendo	Fuente de comando	Panel de control, terminal de control, puerto de comunicación en serie.
	Fuente de frecuencia	10 fuentes de frecuencia: conjunto digital, conjunto de voltaje analógico, conjunto de corriente analógica, conjunto de pulsos, conjunto de puertos serie.
	Fuente de frecuencia auxiliar	10 fuentes de frecuencia auxiliares. Los usuarios pueden realizar de forma flexible el ajuste fino de frecuencia auxiliar y la síntesis de frecuencia.
	Terminal de entrada	Los terminales de entrada digitales estándar (4 ((1PH 220V 0.4kW-2.2kW-VF control) / 5 ((1PH 220V 0.4kW-3.7kW control vectorial / 3PH 380V 0.4kW-5.5kW control vectorial) / 6 ((7.5kW o más)El S3 admite entrada de pulso de alta velocidad hasta 100 kHz; 1 (por debajo de 5,5 kW) / 2 (por encima de 7,5 kW) terminales de entrada analógicos, 1 soporte de entrada de voltaje 0-10V, 1 (por encima de 7,5 kW) soporte de entrada de voltaje 0-10V o entrada de corriente 4-20mA.
	Terminal de salida	1 terminal de salida de pulso de alta velocidad y terminal de salida de colector (no se admite el control PH 220V 0.4KW-2.2KW-VF); 1 terminal de salida de relé inferior a 5,5KW) / superior a 7,5KW; 1 ((1PH 220V 0,4kW-3,7kw-vector / 3PH 380V 0,4KW-5,5KW vector) / 2 ((7,5KW o más) terminal de salida de modo, soporte de salida de corriente de 4 ~ 20mA o salida de voltaje de 0 ~ 10V.
Protección	Función de protección	Detección de cortocircuito, protección contra pérdidas de fase de entrada y salida, protección contra sobrecorrientes, protección contra sobrevoltajes, protección contra subvoltajes, protección contra sobrecalentamiento, protección contra sobrecarga, etc.
Servicio	Servicios de OEM/ODM	Ofrecemos este servicio a clientes en muchos países de todo el mundo, y reclutamos distribuidores en todo el mundo.
Servicio	Garantización	Proporcionamos 18 meses de reemplazo por fallas, mantenimiento gratuito y otros servicios.

Tabla de configuración del hardware:

Sección T9000
Control del vector/VF	- ¿ Qué?	Control del vector de circuito cerrado	- ¿ Qué?
Unidad de freno incorporada	Apoyo por debajo de 37 kW. Por encima de 45 kW opcional	0.1s aceleración y desaceleración	- ¿ Qué?
Panel extraíble	Apoyo por debajo de 5,5 kW	Salida de pulso de alta velocidad	- ¿ Qué?
Fuente de alimentación de 24 V	- ¿ Qué?	Frenado de corriente continua	- ¿ Qué?
Función STO	- ¿ Qué?	Profinet / RS485 (en inglés)	- ¿ Qué?
Extensión de la E/S	- ¿ Qué?	Filtro de conjunto externo	- ¿ Qué?
Resistencia de freno externa	- ¿ Qué?	Función del PLC sencilla	- ¿ Qué?
Reactor eléctrico	No se puede optar	PID	- ¿ Qué?
Filtro EMC	- No, no lo sé.	Nivel de protección	Protección IP20
Certificado de seguridad	Sección 2	Función del PLC sencilla	- ¿ Qué?
Colector	1	Protección múltiple	- ¿ Qué?

Modelo y parámetro:

Modelo	Potencia de salida nominal (kW)	Corriente de entrada nominal (A)	Corriente de salida nominal (A)	Potencia del motor (kW)
Voltado de entrada (v):1PH/3PH AC 220V±15%
T9200-0R4G	0.4	5.4	2.5	0.4
T9200-0R75G	0.75	7.2	5	0.75
Se aplicará el procedimiento siguiente:	1.5	10	7	1.5
Se aplicará el procedimiento siguiente:	2.2	16	11	2.2
Se aplicará el procedimiento siguiente:	3.7	17	16.5	3.7
Se aplicará el procedimiento siguiente:	5.5	26	25	5.5
Se aplicará el procedimiento siguiente:	7.5	35	32	7.5
La tensión de entrada (v):3PH AC 380V±15%
T9400-0R4G	0.4	3.4	1.2	0.4
T9400-0R75G	0.75	3.8	2.5	0.75
T9400-1R5G	1.5	5	3.7	1.5
T9400-2R2G	2.2	5.8	5	2.2
T9400-3R7G/5R5P	3.7 y 5.5	¿Qué es el amor?	9/13	3.7 y 5.5
T9400-5R5G/7R5P	5.5 / 7.5	¿Qué es esto? 15/20	13/17	5.5 / 7.5
T9400-7R5G/11P	7.5 / 11	20/26	17/25	7.5 / 11
T9400-11G/15P	¿Qué es el amor?	26/35	25/32	¿Qué es el amor?
T9400-15G/18.5P	15 de diciembre.5	35/38	32/37	15 de diciembre.5
T9400-18.5G/22P	18.5 / 22	El artículo 38/46	37/45	18.5 / 22
T9400-22G/30P	El 22/30	46/62	45/60	El 22/30
T9400-30G/37P	El 30/37	Las demás:	60/75 años	El 30/37
T9400-37G/45P	37/45	76/90 y	75/90	37/45
T9400-45G/55P Las condiciones de los productos	45/55	No obstante lo anterior:	90/110	45/55
T9400-55G Las condiciones de los productos	55	113	110	55
T9400-75P	75	157	150	75
T9400-75G/90P Las condiciones de los productos	75/90	157/180, el artículo	150/176	75/90
T9400-90G/110P	90/110	180/214	176/210 y 176/210	90/110
T9400-110G/132P	110/132	Las demás:	Las demás:	110/132
T9400-132G/160P	No se aplican las disposiciones de la Directiva.	256/307 de la Comisión	253/300	No se aplican las disposiciones de la Directiva.
T9400-160G/185P Las condiciones de los productos	Las demás	307/355	300/340	Las demás
T9400-185G/200P	No incluye:	Las demás:	Las demás:	No incluye:
T9400-200G/220P Las condiciones de los productos deben ser las siguientes:	200/220	Las demás	Las demás:	200/220
T9400-220G/250P Las condiciones de los productos	Las demás:	Las demás	Las demás:	Las demás:
T9400-250G/280P Las condiciones de los servicios de transporte	250/280	475/525	470/520	250/280
T9400-280G/315P	Las demás:	525/610	520/600	Las demás:
T9400-315G/350P: el número de personas que se encuentran en el lugar de trabajo	Las demás partidas	610/665	Las demás:	Las demás partidas

Aplicación del producto

El inversor de control vectorial de circuito cerrado de la serie T9000 ha demostrado una aplicación excepcional en la industria de ascensores y escaleras mecánicas.con una capacidad de transmisión superior a 20 W,, permite un control y ajuste precisos de las operaciones de ascensor y escalera mecánica.el inversor T9000 garantiza un funcionamiento suave y seguro al proporcionar una potencia de salida estable y un control preciso de la velocidad.

El inversor de la serie T9000 también incorpora una gama de funciones de protección inteligentes, incluida la protección contra la sobrecorriente, la protección contra el sobrevoltura y la protección contra el bajo voltaje, entre otros.Estas características protegen eficazmente a los ascensores y escaleras mecánicas de daños y fallos en circunstancias anormalesAdemás, la serie admite múltiples interfaces de comunicación y protocolos de red.Facilitar la integración sin problemas con otros componentes de los sistemas de ascensores y escaleras mecánicas para mejorar la gestión y el seguimiento de las operaciones.

La aplicación excepcional del inversor de control vectorial de circuito cerrado de la serie T9000 en la industria de ascensores y escaleras mecánicas ha sido ampliamente reconocida.Seguimos comprometidos con la innovación continua y la optimización del rendimiento, que se esfuerza por proporcionar soluciones avanzadas y fiables que contribuyan a la seguridad y la eficiencia de las operaciones de ascensores y escaleras mecánicas.

Preguntas frecuentes:

P1: ¿Cuál es su MOQ?
A: 1 por ciento

P2: ¿Cuáles son sus términos de pago?
A: T/T 100% antes de la entrega.

P3: ¿Cuál es su plazo de entrega?
R:En general, dentro de los diez días siguientes a la recepción del pago completo.

P4: ¿Cómo puedo obtener un pedido OEM/ODM?
R: Si su cantidad de pedido cumple con ciertos requisitos, estamos encantados de personalizarlo para usted. Tenemos cooperación con más de cuarenta fabricantes.
