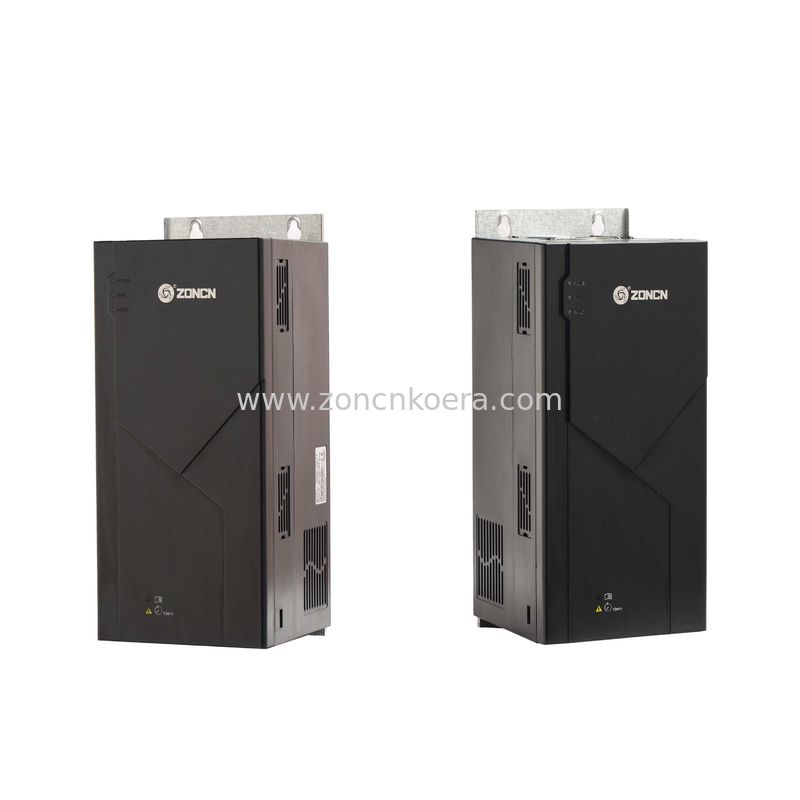

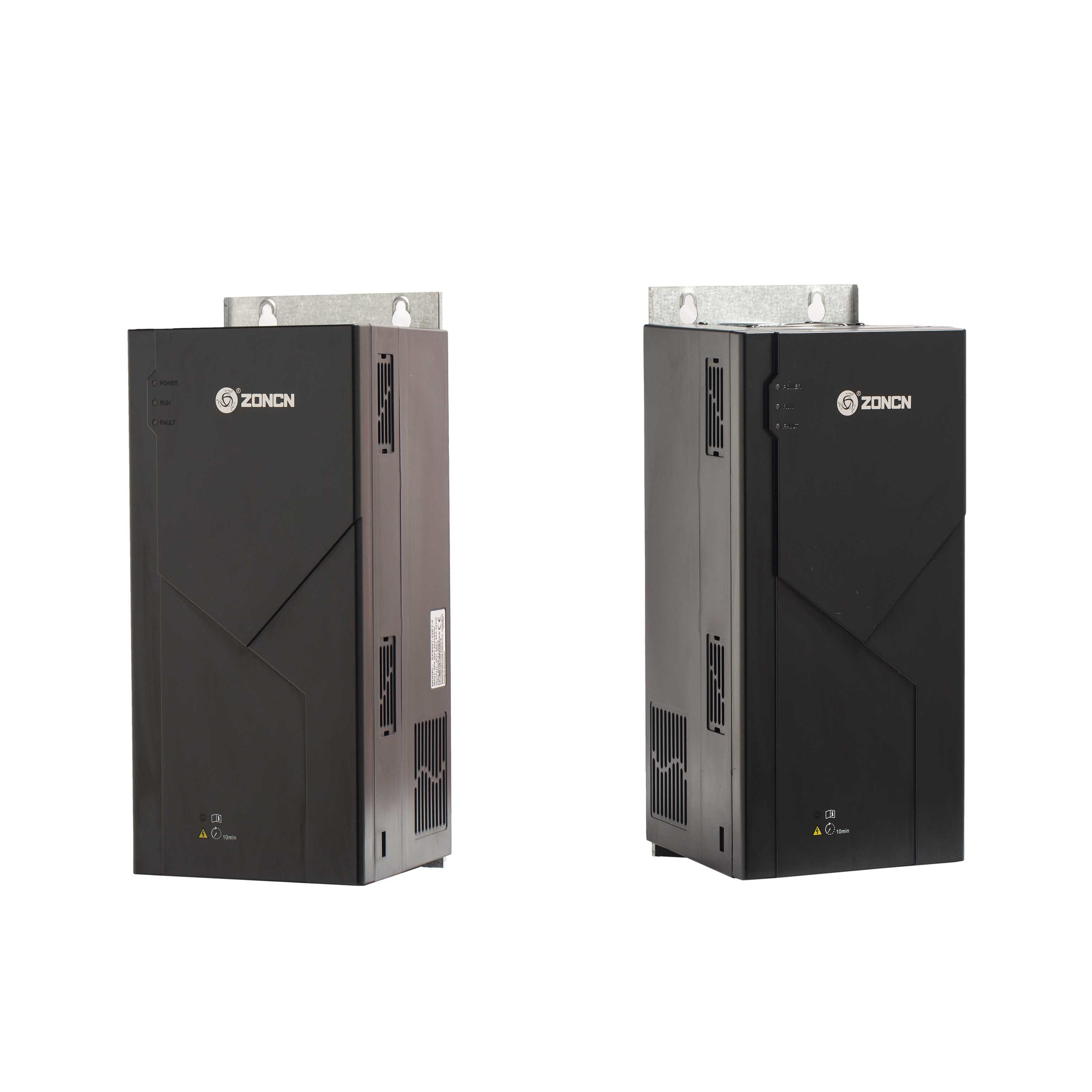

SP600T-5R5KY-2 5.5kW Variable Frequency Drives Vfd 5.5kw 380v Compresor de aire integrador

SP600T-5R5KY-2 5.5kW Variable Frequency Drives Vfd 5.5kw 380v Air Compressor Integrator

Informacion basica

Lugar de origen:	Shanghái, China
Nombre de la marca:	ZONCN Vfd
Certificación:	CE
Número de modelo:	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los motores de combustión in

Cantidad de orden mínima:	1 unidad
Detalles de empaquetado:	Embalaje en cartón
Tiempo de entrega:	7-30 días hábiles
Condiciones de pago:	T/T, Western Union, Paypal y otros servicios
Capacidad de la fuente:	100000 unidades por mes

Mejor precio Contactar ahora

El material:	El metal	Válvula de tensión:	380V±15%
Garantización:	18 meses	Potencia nominal:	5.5kw VFD
Energía eléctrica:	Corriente alternada	Fuente de frecuencia:	Ajuste de Digitaces
Aumento del par:	Refuerzo fijo Refuerzo personalizado 0,1% ~ 30,0%	Rango de velocidad:	1:100
Torque de arranque:	0.5Hz/150%	Modo de rampa:	Rampa en línea recta
Resaltar:	Vfd del compresor de aire integrador , 5Dispositivos de frecuencia variable de 5 kW , 5.5kw VFD

Se aplican las siguientes medidas:

Introducción del producto:

・Proceso de control del compresor de aire altamente integrado y tecnología de accionamiento de frecuencia variable.
・Equipado con pantalla táctil a color, la depuración del producto es simple y el funcionamiento es fácil.
・El terminal del circuito de control terminales de conector de enchufe, y diseño del enchufe a prueba de errores.
・Alta integración del producto, fuente de alimentación AC incorporada de 220V, que proporciona salida externa de 24V DC.
・El producto tiene un alto rendimiento de inteligencia y está equipado con una función de alarma completa: como alarma de falta de fase de entrada y salida, alarma de error de secuencia de fase,alarma de alta temperatura del motor y de la cabeza (detección PT100 y PTC),alarma de sobrecarga del inversor, alarma de sobrecorriente, sobrevoltura, subvoltura y así sucesivamente.

Especificación del producto:

Punto de trabajo		Especificación
Función básica de control	Modo de control	Control del vector de bucle abierto, control V/F
	Frecuencia límite superior	Control del vector de bucle abierto: 0 ‰ 600 Hz, control de V / F: 0 ̊3200 Hz
	Configuración de la frecuencia portadora	0.5kHz 15kHz, la frecuencia portadora es ajustado automáticamente en función de las características de la carga.
	Resolución de la frecuencia de entrada	Configuración digital:0.01Hz Configuración analógica: frecuencia máxima * 0,025%
	Torque de arranque	0.5Hz/150%
	Rango de velocidad	1:100
	Estabilidad de la velocidad la exactitud	± 0,2%
	Control del par la exactitud	± 10%
	Capacidad de sobrecarga	60 para el 150% de la corriente nominal, 3 para el 180% de la corriente nominal corriente nominal.
	Aumento del par	Impulso fijo Aumento personalizado 0,1% ~ 30,0%
	Curva V/F	Tres formas: curva lineal, multipunto, tipo de potencia N V/F
	Separación V/F	Dos tipos: separación completa; separación media
	Modo de rampa	Rampa en línea recta Rampa de la curva S Cuatro grupos de tiempo de aceleración/desaceleración con el el rango de 0.0 ‰ 6500.0 s
	Comunicación métodos	Se trata de un sistema de seguridad.
	Control de la JOG	Rango de frecuencia JOG: 0,00 ∼ 50,00 Hz El tiempo de aceleración/desaceleración de JOG: 0,0 ∼6500 s.
	PID incorporado	Realiza el control de circuito cerrado controlado por el proceso sistema fácilmente
	Regulación automática del voltaje (AVR)	Cuando el voltaje de la red cambia, puede mantener automáticamente el voltaje de salida constante
	Fuente de frecuencia	Configuración digital
Interfaz de entrada y salida	Entrada analógica	1 sensor de presión: entrada de 4 ~ 20 mA 2 sensor de temperatura: PT100
	Entrada digital	2 entradas digitales 1 Protección del circuito PTC (compatible con la entrada digital normal)
	Salida digital	1 salida de relé normalmente abierta (contenida en voltaje de 220 VAC)
	Display de diodos LED	3 pantallas LED son estándar
Protección	Protección contra el sobrecalentamiento del motor (PTC), protección contra cortocircuito de potencia a tierra, sobrecorriente del inversor, sobrecarga, sobrevoltura, bajo voltaje, sobre temperatura, fase de salida, falla de comunicación,detección de corriente de falla, EEPROM fallo de escritura y así sucesivamente.
Medio ambiente	Lugar de uso	En interiores, libres de luz solar directa, polvo, gas corrosivo, gas combustible, aceite, humo, vapor, goteo o sal.
	Alturas	Bajo los 1000 m
	Temperatura ambiente	-10°C 40°C (Desplazamiento descendente si la temperatura ambiente es entre 40°C y 50°C)
	Humedad	Menos del 95% de Hg, sin condensación
	Vibración	Menos de 5,9 m/s2 (0,6 g)
	Temperatura de almacenamiento	-20 ~ + 60 °C

Esquema del producto y dibujo de tamaño:

SP600T-5R5KY-2 5.5kW Variable Frequency Drives Vfd 5.5kw 380v Compresor de aire integrador 0

Modelo	No	H.	H1	D	A. No	B. El trabajo	Fd
Se aplicará el procedimiento de ensayo de la norma de calidad.	118	238	274	154	80	260	5.5
Las condiciones de las pruebas de seguridad deberán ser las siguientes:
Se aplicará el procedimiento de ensayo de la norma de calidad de los productos.
Se aplicará el procedimiento de ensayo.	145	293	335	172	100	320	7
Se aplicará el método de ensayo de la prueba de velocidad.
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento de ensayo de la norma de calidad.	168	338	380	172	100	365	7
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento siguiente:	217	400	- ¿Qué quieres decir?	216	202	385	7
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento siguiente:

Definición del terminal:

Símbolo del terminal	Descripción de la función del terminal
R/S/T	Terminal de entrada de CA de tres fases
U1/V1/W1	Terminal de salida de CA de tres fases del host
U2/V2/W2	Terminal de salida de CA de tres fases del ventilador
El PE	Terminal de tierra

Diagrama de cableado:

SP600T-5R5KY-2 5.5kW Variable Frequency Drives Vfd 5.5kw 380v Compresor de aire integrador 1

Nota:
1) PT2+, PT- es el terminal PT100 del motor, por favor corta conexión cuando no está conectado, de lo contrario se informará de la falla de sobrecalentamiento del motor.
2) S3 es el terminal PTC del motor. Si no está conectado, cortocircuítenlo con COM o establezcan P4.02 en 0, de lo contrario también informará del fallo de sobrecalentamiento del motor.

Preguntas frecuentes:

P1: ¿Cuál es su MOQ?
A: 1 por ciento

P2: ¿Cuáles son sus términos de pago?
A: T/T 100% antes de la entrega.

P3: ¿Cuál es su plazo de entrega?
R:En general, dentro de los diez días siguientes a la recepción del pago completo.

P4: ¿Cómo puedo obtener un pedido OEM/ODM?
R: Si su cantidad de pedido cumple con ciertos requisitos, estamos encantados de personalizarlo para usted. Tenemos cooperación con más de cuarenta fabricantes.
