Se centrará en la producción de VFD、Servo y diversos controladores de motor
Cantidad de ventas anuales de más de 900.000 unidades
Rango de potencia: 0,4kw~2000kw, Rango de tensión: 110v~10000v
La red de distribución de servicios cubre el mundo
Lugar de origen: | China |
---|---|
Nombre de la marca: | ZONCN |
Certificación: | CE,EMC,LVD |
Número de modelo: | Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías A y B. |
Cantidad de orden mínima: | 1 Unidad |
Precio: | To be negotiable |
Detalles de empaquetado: | Dentro: caja, lado de salida: cartón |
Tiempo de entrega: | Dentro de los 15 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 10000 meses |
Nombre del producto: | Inversor de VFD | El tipo: | Inversor de frecuencia variable |
---|---|---|---|
Modo de control: | Control del vector | Nivel de protección: | Protección IP65 |
A prueba de agua: | - ¿ Qué? | Voltado de entrada: | 220V 380V |
El poder: | 2.2kw | Filtro EMC: | Construido |
Comunicación: | Se trata de un sistema de seguridad. | Marca del producto: | ZONCN |
Serie: | Z5000 | Producción original: | Apoyo |
Resaltar: | impulsión variable de la frecuencia de 380v VFD,Dispositivo de frecuencia variable de 160 kW VFD,Inversor de alta protección ZONCN |

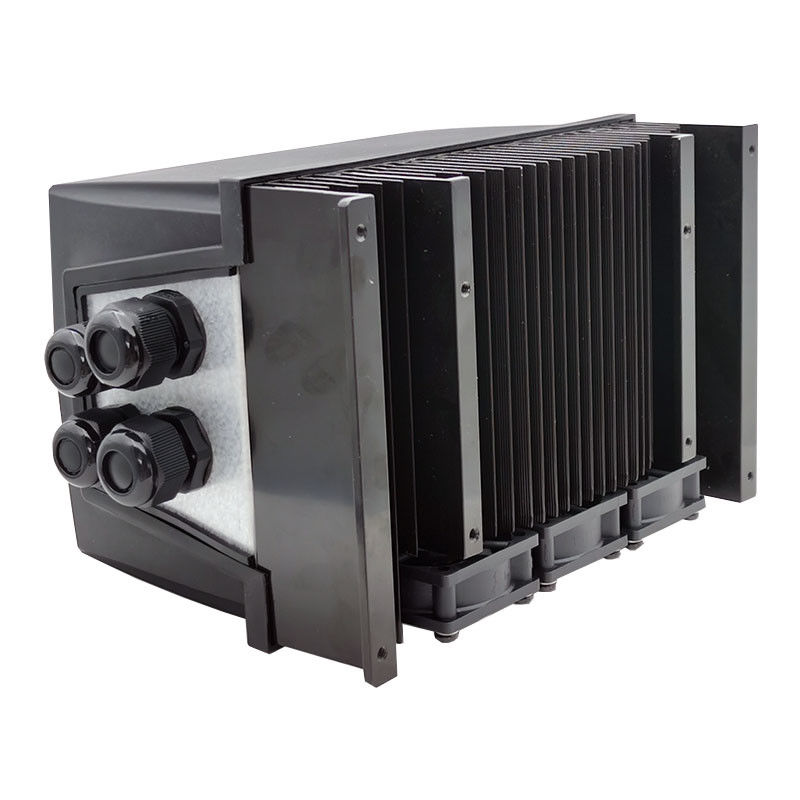

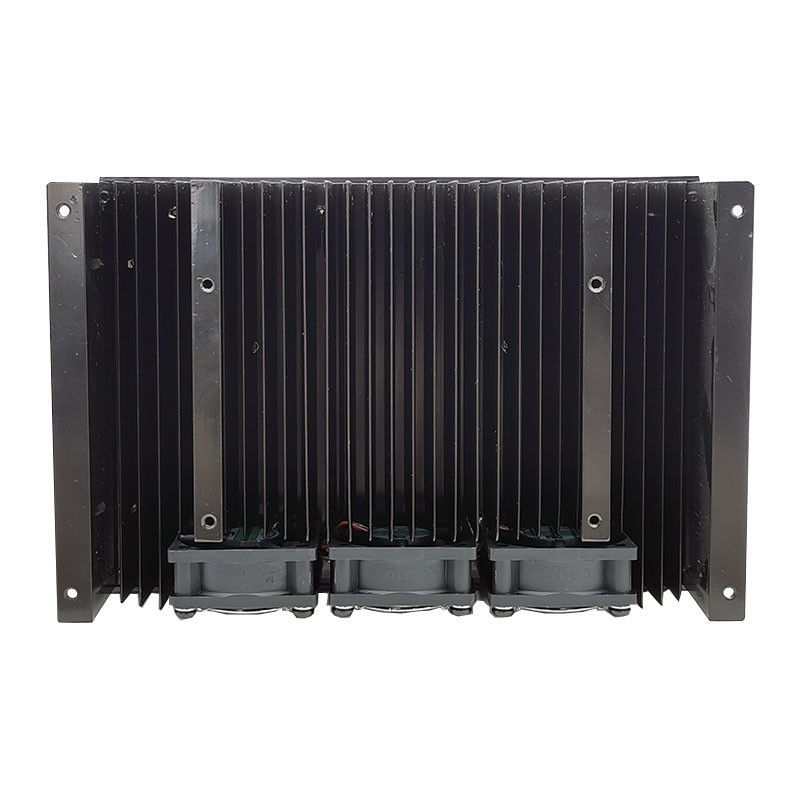

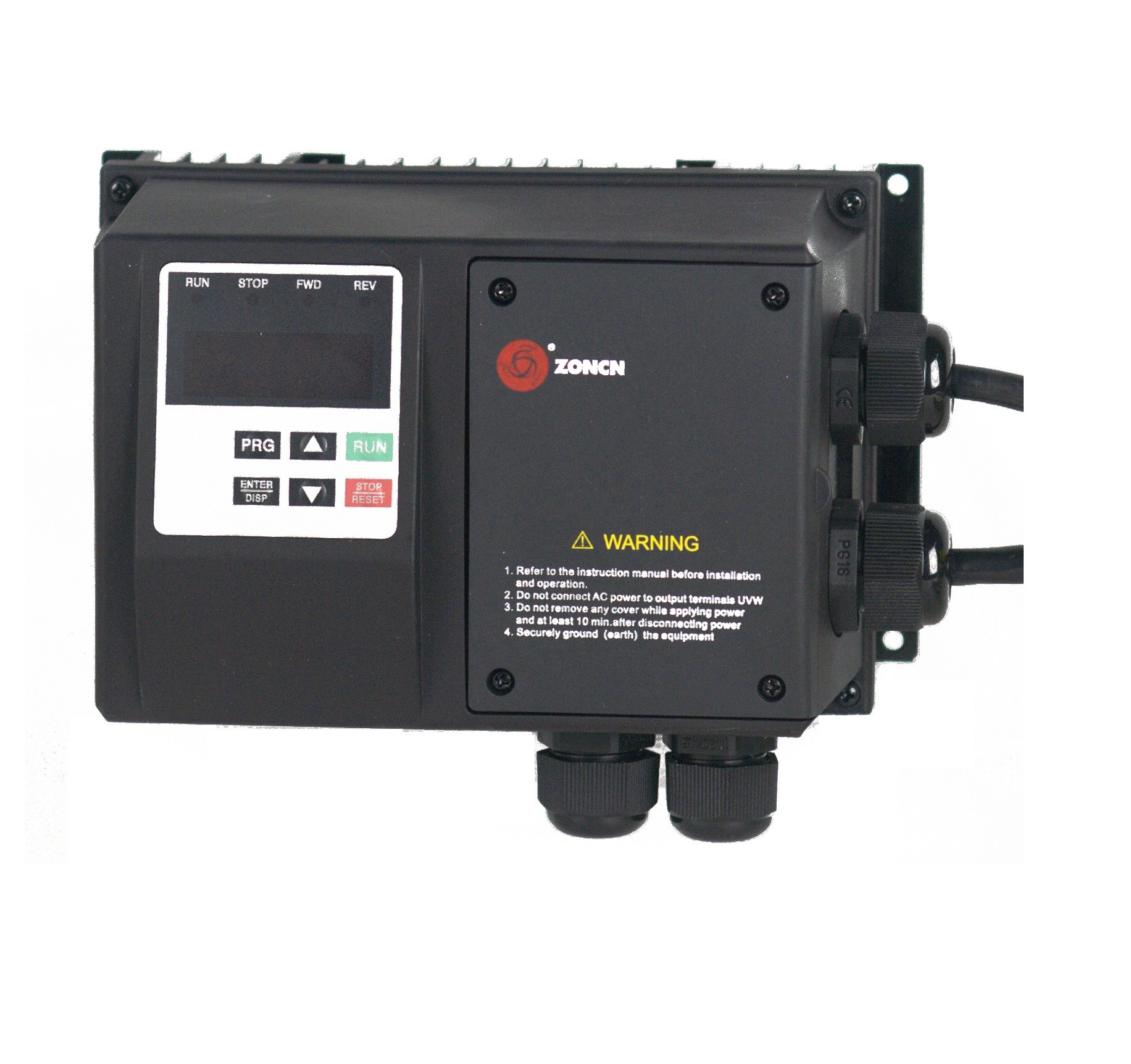

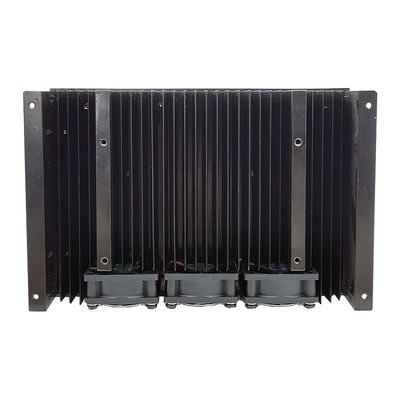

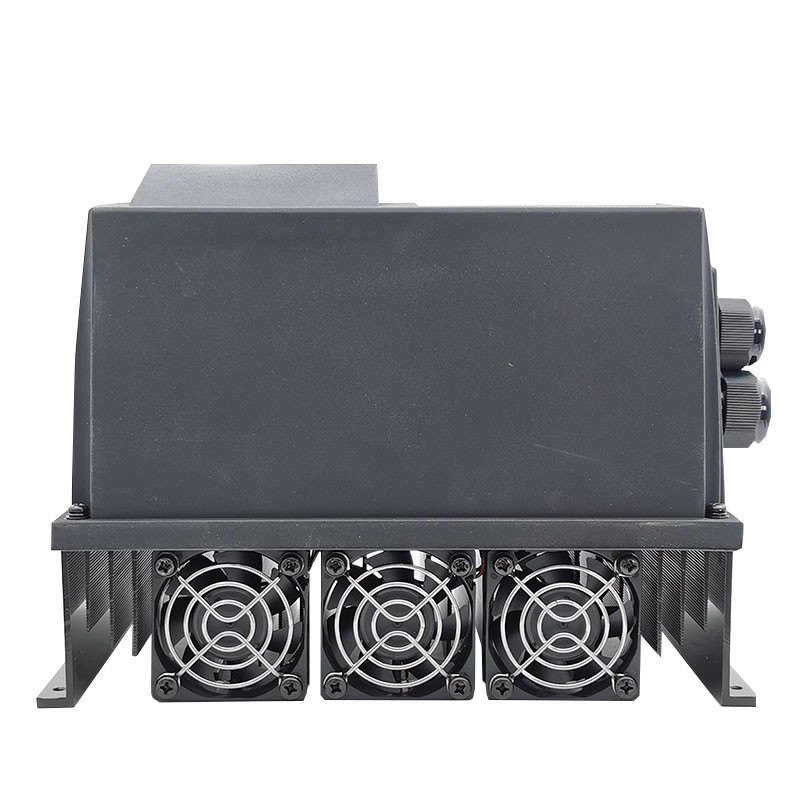

Invertidor de alta protección ZONCN 220v 380v VFD Dispositivo de frecuencia variable de 0.75kw a 160kw para bombas de ventiladores
Sección 1 | Invertidor VFD de la serie Z5000-BF | |
Funciones estándar | Modo de control | Control del vector de flujo sin sensores (SFVC) |
Control de tensión/frecuencia (V/F) | ||
Frecuencia máxima | Control del vector: 0 ∼ 320 Hz | |
Control V/F: 0 ∼3200 Hz | ||
Frecuencia portadora | 1 kHz 16 kHz | |
La frecuencia del portador se puede ajustar automáticamente en función de las características de la carga. | ||
Resolución de la frecuencia de entrada | Configuración digital: 0,01 Hz | |
Configuración analógica: frecuencia máxima x 0,025% | ||
Torque de arranque | Tipo G: 0,5 Hz/150% (SFVC); | |
Tipo P: 0,5 Hz/100% | ||
Rango de velocidad | 1Se trata de un documento de identificación de la empresa. | |
Precisión de la estabilidad de velocidad | ± 0,5% (SFVC) | |
Capacidad de sobrecarga | Tipo G: 60s para el 150% de la corriente nominal, 3s para el 180% de la corriente nominal. | |
Tipo P: 60 s para el 120% de la corriente nominal, 3 s para el 150% de la corriente nominal | ||
Aumento del par | Impulso fijo | |
Aumento personalizado 0,1% 30,0% | ||
Curva V/F | Curva V/F en línea recta | |
Curva V/F de varios puntos | ||
Curva V/F de potencia N (1.2 potencia, 1.4 potencia, 1.6 potencia, 1.8 potencia, cuadrado) | ||
Separación V/F | Dos tipos: separación completa; separación media | |
Modo de rampa | Rampa en línea recta | |
Rampa de la curva S | ||
Cuatro grupos de tiempo de aceleración/desaceleración con el rango de 0,0 ∼6500,0 s | ||
Frenado de corriente continua | Frecuencia de frenado de corriente continua: 0,00 Hz a la frecuencia máxima; tiempo de frenado: 0,0-36,0 s; | |
Valor de la corriente de acción del freno: 0,0%100,0% | ||
Control de las JOG | Rango de frecuencia JOG: 0,00 ∼ 50,00 Hz | |
El tiempo de aceleración/desaceleración JOG: 0,06500 s. | ||
A bordo Velocidades preestablecidas múltiples | Implementa hasta 16 velocidades a través de la función simple de PLC o por entrada ((X) estados terminales | |
PID a bordo | Realiza fácilmente el sistema de control de circuito cerrado controlado por proceso. | |
Voltagem automática | Puede mantener el voltaje de salida constante automáticamente cuando cambia el voltaje de la red. | |
Reglamento (AVR) | ||
Supertensión/ | La corriente y el voltaje se limitan automáticamente durante el proceso de funcionamiento para evitar el tropezo frecuente debido a un exceso de voltaje/corrente. | |
Estacionamiento de exceso de corriente | ||
control | ||
Limites de par y regulación del par | Puede limitar el par automáticamente y evitar el exceso de corriente durante el proceso de funcionamiento. | |
La parada instantánea no se detiene | La energía de retroalimentación de carga compensa la reducción de voltaje para que el accionamiento de CA pueda continuar funcionando durante un corto tiempo. | |
Límites de corriente rápida | Ayuda a evitar fallas frecuentes de sobrecorriente de la unidad de CA. | |
Alto rendimiento | El control del motor asincrónico se realiza mediante la tecnología de control de vector de corriente de alto rendimiento. | |
Control de tiempo | Rango de tiempo: 0.0 ∙ 6500.0 minutos | |
Métodos de comunicación | Se trata de un sistema de seguridad. | |
Canal de comandos en ejecución | Dado por el panel, terminales de control, | |
Puerto de comunicación en serie, puede ser cambiado de muchas maneras | ||
Fuente de frecuencia | 10 tipos de fuente de frecuencia, dados por | |
El voltaje analógico digital, la corriente analógica, el pulso, el puerto serial. se puede cambiar de muchas maneras | ||
Fuente de frecuencia auxiliar | 10 tipos de fuente de frecuencia, dada por voltaje analógico digital, corriente analógica, pulso, puerto serie. | |
Entrada y salida | Los terminales de entrada | 6 terminales de entrada digital, uno de los cuales admite hasta 100 kHz de entrada de pulso de alta velocidad. |
2 terminales de entrada analógicos,uno de los cuales soporta solo una entrada de voltaje de 0-10V y el otro soporta una entrada de voltaje de 0-10V y una entrada de corriente de 4-20 mA. | ||
Terminal de salida | 1 terminal de salida digital | |
1 terminal de salida del relé (RA.RB.RC) | ||
1 terminal de salida analógica: que admita una salida de corriente de 020 mA o una salida de voltaje de 010 V | ||
Fuente de frecuencia | Ajuste digital, ajuste de voltaje analógico, ajuste de corriente analógica, ajuste de pulso y ajuste de puerto de comunicación en serie. | |
Display de LED | Muestra los parámetros. | |
Bloqueo de llaves y selección de funciones | Puede bloquear las llaves parcial o completamente y definir el rango de función de algunas llaves para evitar el mal funcionamiento. | |
Modo de protección | Detección de cortocircuito del motor cuando esté encendido, protección contra pérdidas de fase de salida, protección contra sobrecorriente, protección contra sobrevoltaje, protección contra voltaje, protección contra sobrecalentamiento y protección contra sobrecarga. |
Modelo VFD | Voltado de entrada | Potencia de salida nominal (KW) | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Potencia del motor (kW) |
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas. | 1PH AC220V ±15% | 0.75 | 7.2 | 5 | 0.75 |
El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad. | 1.5 | 10 | 7 | 1.5 | |
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de seguridad de los sistemas | 2.2 | 16 | 11 | 2.2 | |
Las condiciones de los productos de la categoría 2 se especifican en el anexo I. | 3PH AC380V ±15% | 0.75 | 3.8 | 2.5 | 0.75 |
Las condiciones de los productos de la categoría 2 se especifican en el anexo I. | 1.5 | 5 | 3.7 | 1.5 | |
Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. | 2.2 | 5.8 | 5 | 2.2 | |
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas | 3.7 | 10 | 9 | 3.7 | |
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas. | 5.5 | 15 | 13 | 5.5 | |
Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. | 7.5 | 20 | 17 | 7.5 | |
Se aplicará a los vehículos de las categorías M1 y M2. | 11 | 26 | 25 | 11 | |
Las medidas de seguridad se aplicarán a las instalaciones de seguridad. | 15 | 35 | 32 | 15 | |
Se aplicarán los siguientes requisitos: | 18.5 | 38 | 37 | 18.5 | |
Se aplicarán los siguientes requisitos: | 22 | 46 | 45 | 22 | |
Las medidas de seguridad se aplicarán a las instalaciones de seguridad. | 30 | 62 | 60 | 30 | |
Se aplicarán los siguientes requisitos: | 37 | 76 | 75 | 37 | |
- ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | |
Se aplicarán los siguientes requisitos: | 160 | 160 |
