Se centrará en la producción de VFD、Servo y diversos controladores de motor
Cantidad de ventas anuales de más de 900.000 unidades
Rango de potencia: 0,4kw~2000kw, Rango de tensión: 110v~10000v
La red de distribución de servicios cubre el mundo
Lugar de origen: | China. |
---|---|
Nombre de la marca: | ZONCN |
Certificación: | CE |
Número de modelo: | T9400-0R75G |
Documento: | ZONCN T9000 series catalog.pdf |
Cantidad de orden mínima: | 1 pieza |
Detalles de empaquetado: | En el interior: caja; en el exterior: cartón |
Tiempo de entrega: | 7 a 30 días |
Condiciones de pago: | T / T, Paypal |
Capacidad de la fuente: | 100,000 piezas/mes |
El tipo: | Inversor de VFD | Marca del producto: | ZONCN |
---|---|---|---|
Serie: | T9000 | Modo de control: | Control del vector de bucle abierto/cerrado |
Válvula de tensión: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Comunicación: | Se aplican las siguientes condiciones: |
Tiempo de entrega: | dentro de los 15 días normalmente | Garantía: | 18 meses |
Resaltar: | 0Invertidor de 4 kW a 450 kW,China Invertidor de fabricación de VFD,Invertidor ZONCN |

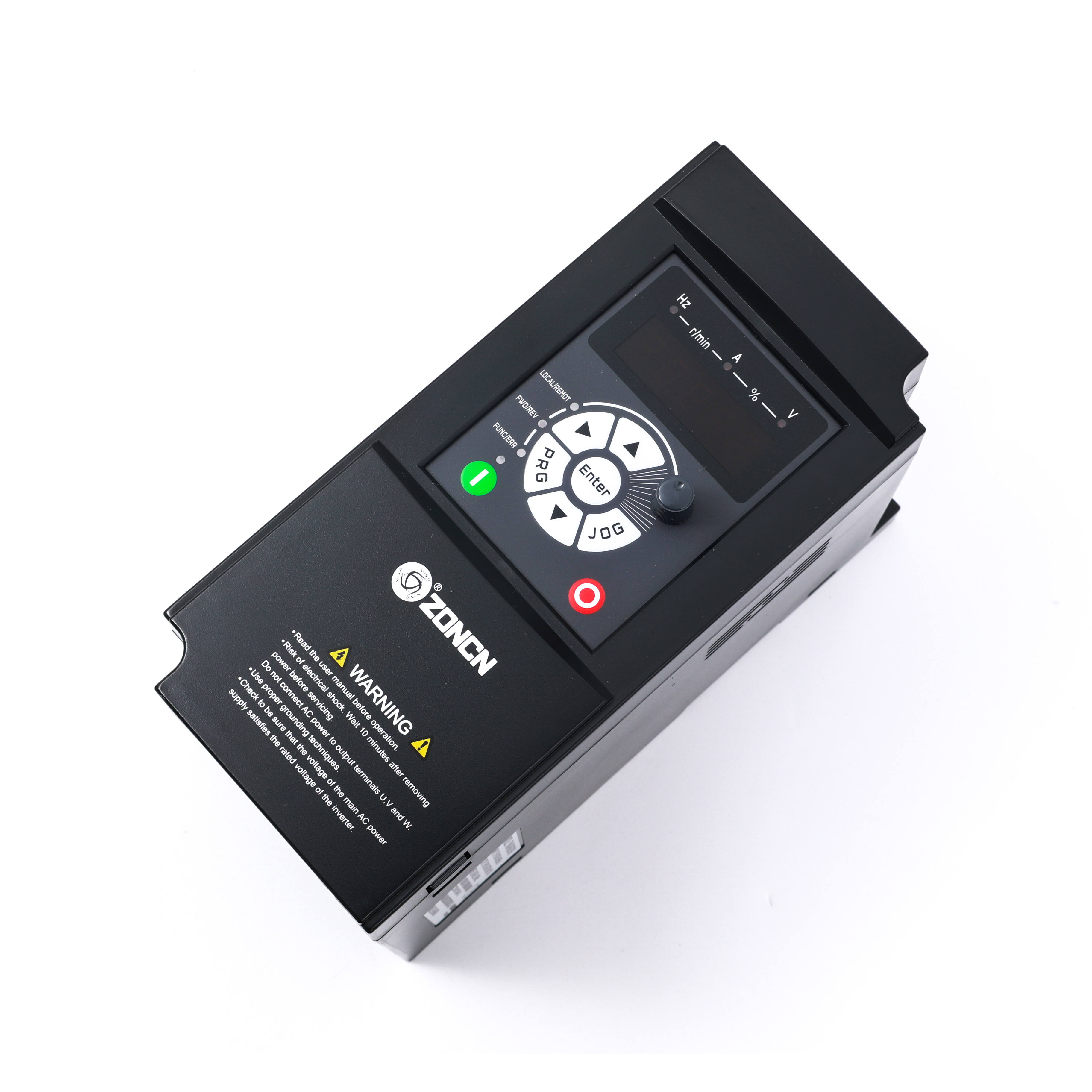

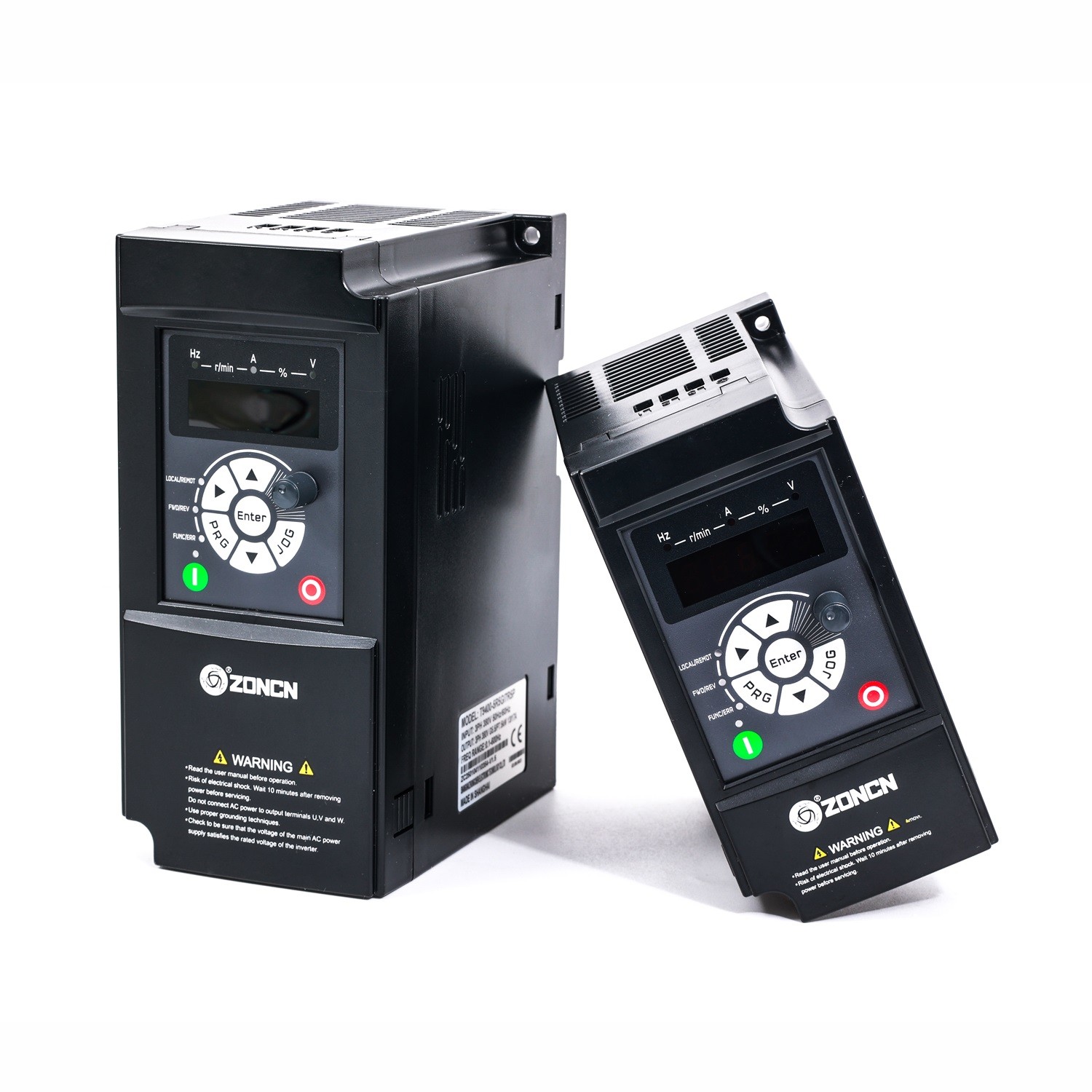

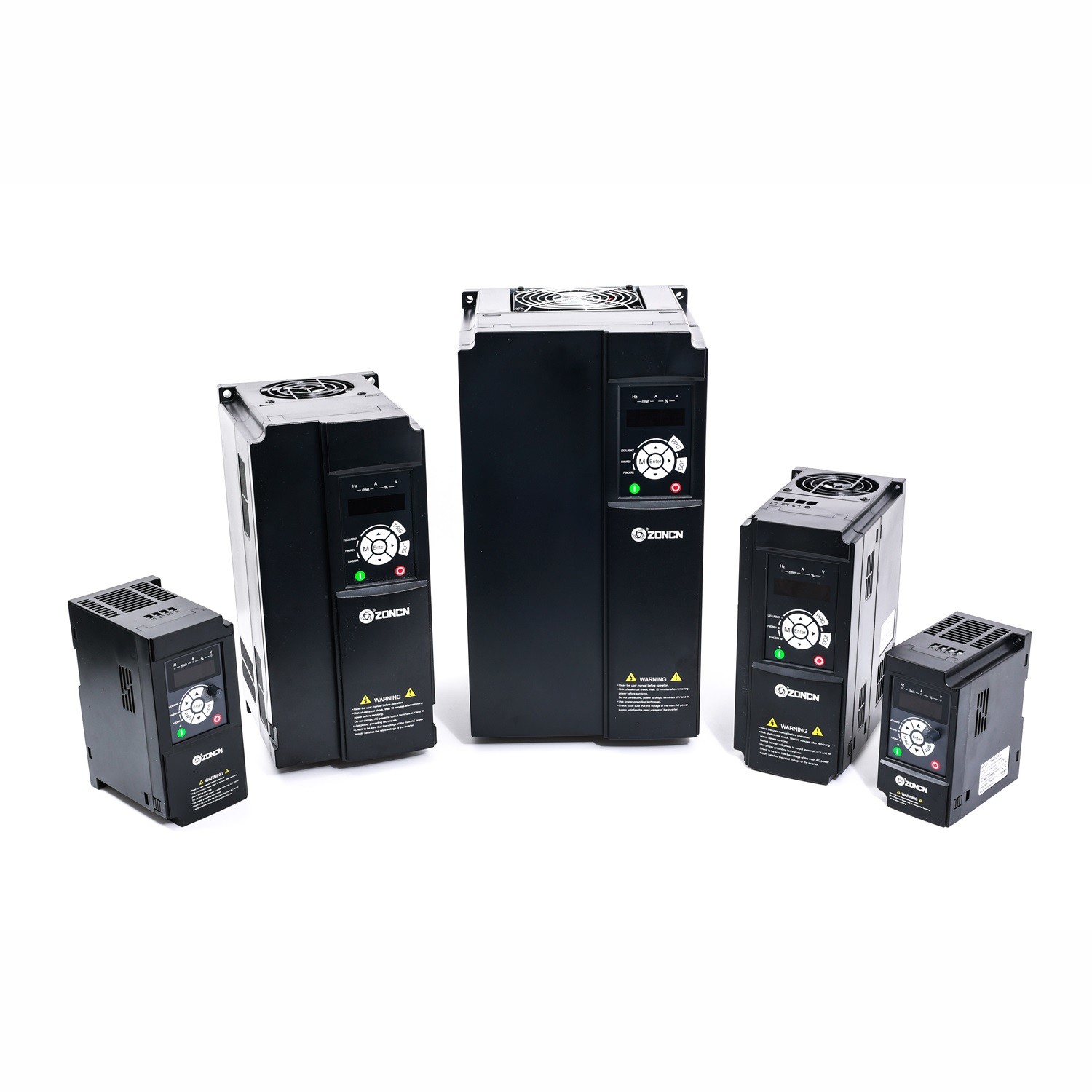

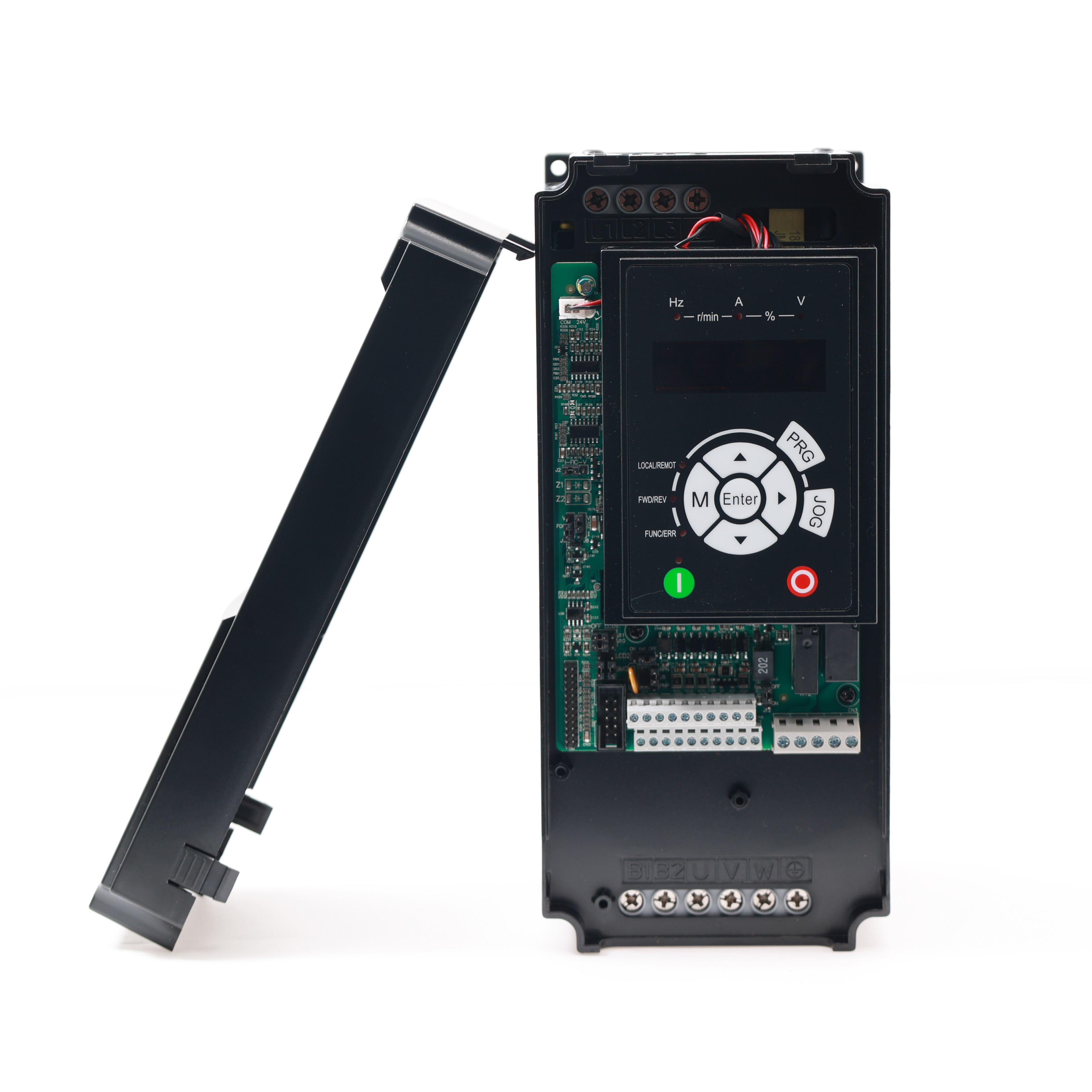

China VFD Manufacturing ZONCN Inverter Dispositivo de frecuencia variable de 0.4kw a 450kw
Características del inversor VFD ZONCN T9000
La ZONCN T9000 es una unidad de frecuencia variable de alto rendimiento de grado industrial diseñada para el control de motor de precisión en diversas aplicaciones.A continuación se presenta un análisis detallado de sus características clave:
Control de vectores en bucle abierto y en bucle cerrado
Proporciona una regulación superior de velocidad y par sin necesidad de un codificador (bucle abierto), mientras que el modo de bucle cerrado garantiza una mayor precisión con retroalimentación para aplicaciones exigentes.
Ideal para escenarios que requieren una respuesta dinámica, como máquinas CNC, elevadores y centrífugas.
150% de torque de salida a bajas velocidades (0,5 Hz) permite un arranque confiable bajo cargas pesadas (por ejemplo, transportadores, trituradoras o extrusoras).
El impulso automático de par compensa las fluctuaciones de carga, evitando el estancamiento en condiciones de carga variable.
El amplio rango de potencia (0,4 ∼ 450 kW) y el soporte de múltiples voltajes (220V / 380V / 440V / 480V) se adaptan a los estándares mundiales de energía industrial.
El soporte del motor síncrono de imán permanente (PMSM) mejora la eficiencia energética en un 5~10% en comparación con los motores de inducción tradicionales, adecuados para HVAC, bombas y aplicaciones similares al servo.
Los protocolos Profinet y RS485 permiten la comunicación en tiempo real con los PLC, SCADA y las plataformas IoT para la preparación de la Industria 4.0.
La potencia auxiliar de 24 V y la compatibilidad PNP/NPN simplifican la integración con sensores, relés y controladores externos.
El arranque/parada de emergencia (frenado instantáneo) garantiza la seguridad del operador en situaciones críticas.
El control PID incorporado automatiza la regulación de la presión, el flujo o la temperatura en las industrias de proceso.
La optimización de energía automática ajusta las relaciones voltaje-frecuencia para minimizar el desperdicio de energía.
Adecuado para proyectos de modernización debido a la amplia compatibilidad del motor, lo que reduce los costos de actualización.
Modelo de inversor ZONCN T9000 | Válvula de entrada (V) | Potencia de salida nominal (kW) | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Potencia del motor (KW) |
T9200-0R4G | 1PH AC 220V ± 15% | 0.4 | 5.4 | 2.5 | 0.4 |
T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
Se aplicará el procedimiento siguiente: | 1.5 | 10 | 7 | 1.5 | |
Se aplicará el procedimiento siguiente: | 2.2 | 16 | 11 | 2.2 | |
Se aplicará el procedimiento siguiente: | 3.7 | 17 | 16.5 | 3.7 | |
Se aplicará el procedimiento siguiente: | 5.5 | 26 | 25 | 5.5 | |
Se aplicará el procedimiento siguiente: | 7.5 | 35 | 32 | 7.5 | |
T9400-0R4G | 3PH AC 380V ± 15% | 0.4 | 3.4 | 1.2 | 0.4 |
T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
T9400-3R7G/5R5P | 3.7 y 5.5 | ¿Qué es el amor? | 9/13 | 3.7 y 5.5 | |
T9400-5R5G/7R5P | 5.5 / 7.5 | ¿Qué es esto? 15/20 | 13/17 | 5.5 / 7.5 | |
T9400-7R5G/11P | 7.5 / 11 | 20/26 | 17/25 | 7.5 / 11 | |
T9400-11G/15P | ¿Qué es el amor? | 26/35 | 25/32 | ¿Qué es el amor? | |
T9400-15G/18.5P | 15 de diciembre.5 | 35/38 | 32/37 | 15 de diciembre.5 | |
T9400-18.5G/22P | 18.5 / 22 | El artículo 38/46 | 37/45 | 18.5 / 22 | |
T9400-22G/30P | El 22/30 | 46/62 | 45/60 | El 22/30 | |
T9400-30G/37P | El 30/37 | 62/76 de la Comisión | 60/75 años | El 30/37 | |
T9400-37G/45P | 37/45 | Las demás | 75/90 | 37/45 | |
T9400-45G/55P Las condiciones de los productos | 45/55 | No obstante lo anterior: | 90/110 | 45/55 | |
T9400-55G Las condiciones de los productos | 55 | 113 | 110 | 55 | |
T9400-75G/90P Las condiciones de los productos | 75/90 | 157/180 y el | 150/176 | 75/90 | |
T9400-90G/110P | 90/110 | 180/214 | 176/210 y 176/210 | 90/110 | |
T9400-110G/132P | 110/132 | Las demás: | Las demás: | 110/132 | |
★Por favor, póngase en contacto con nosotros directamente para las potencias de los inversores por encima de 110kw |
Punto de trabajo | Descripción | |||
Función básica | Modo de control | Control de la VF | ||
Control del vector de flujo sin sensores (SVC) | ||||
Control de vectores de circuito cerrado (FVC) (más de 3,7 kW) | ||||
Frecuencia máxima | 0 ~ 600 Hz | |||
Frecuencia portadora | 0.5kHZ 8kHz | |||
La frecuencia del portador se ajusta automáticamente según las características de la carga | ||||
Resolución de la frecuencia de entrada | Configuración digital:0.01Hz | |||
Configuración analógica: Frecuencia máxima x 0,025% | ||||
Torque de arranque | Tipo G:0.5Hz/150% ((SVC) | |||
Tipo P:0.5 Hz/100% | ||||
Rango de velocidad | 1Se trata de una serie de datos. | |||
Precisión de la estabilidad de velocidad | ± 0,5% ((SVC) | |||
Capacidad de sobrecarga | Tipo G: 60s para el 150% de la corriente nominal, 3s para el 180% de la corriente nominal. Tipo P: 60s para el 120% de la corriente nominal, 3s para el 150% de la corriente nominal. | |||
Aumento del par | El auto-refuerzo. | |||
Impulso personalizado: 0,1% ~ 30,0% | ||||
Curva V/F | Curva V/F en línea recta | |||
Curva V/F de varios puntos | ||||
Curva V/F de potencia N (1.2 potencia, 1.4 potencia, 1.6 potencia, 1.8 potencia, cuadrado) | ||||
Separación V/F | 2 tipos: separación completa; separación parcial | |||
Modo de la rampa | Rampa en línea recta. | |||
Cuatro grupos de tiempo de aceleración/desaceleración con el rango de 0,00≤6500,0 s | ||||
Frenado de corriente continua | Frecuencia de frenado de CC:0.00Hz~Frecuencia máxima | |||
Tiempo de frenado:0.0s~36.0s | ||||
Valor de la corriente de frenado:00,0% hasta 100,0% | ||||
Control de las JOG | Rango de frecuencias JOG:0Las partidas de los componentes de las placas son: | |||
Tiempo de aceleración/desaceleración JOG: 0,0 a 6500 s. | ||||
Simple PLC, velocidades preestablecidas múltiples | Implementa hasta 16 velocidades a través de la función simple de PLC o combinación de estados terminales | |||
PID a bordo | Se da cuenta del sistema de control de circuito cerrado controlado por el proceso fácilmente | |||
Regulación automática del voltaje (AVR) | Puede mantener el voltaje de salida constante automáticamente cuando la tensión de la red | |||
Control de retención de sobrevolución/sobrecorriente | La corriente y el voltaje se limitan automáticamente durante el proceso de funcionamiento para evitar tropezones frecuentes debido a un exceso de voltaje / exceso de corriente | |||
Límites de corriente rápida | Ayuda a evitar fallas frecuentes de corriente sobre la unidad de CA. | |||
Limitación y control del par | Puede limitar el par automáticamente y evitar los trampas frecuentes de sobre corriente durante el proceso de funcionamiento. | |||
implementado en el modo FVC. | ||||
Soporte para tarjetas PG múltiples | Soporte para tarjeta PG de entrada diferencial, tarjeta PG de resolución, tarjeta PG de transformador giratorio |
