Se centrará en la producción de VFD、Servo y diversos controladores de motor
Cantidad de ventas anuales de más de 900.000 unidades
Rango de potencia: 0,4kw~2000kw, Rango de tensión: 110v~10000v
La red de distribución de servicios cubre el mundo
Lugar de origen: | China. |
---|---|
Nombre de la marca: | ZONCN |
Certificación: | CE |
Número de modelo: | T9400-7R5G: el número de personas que han sido detenidas |
Cantidad de orden mínima: | 1 Pc |
Detalles de empaquetado: | En el interior: caja; en el exterior: cartón |
Tiempo de entrega: | 7 a 30 días |
Condiciones de pago: | T / T, Paypal |
Capacidad de la fuente: | 100,000 piezas/mes |
El tipo: | impulsión variable de la frecuencia del vfd | Marca del producto: | ZONCN |
---|---|---|---|
Serie: | T9000 | Modo de control: | Control del vector de bucle abierto/cerrado |
Válvula de tensión: | Las emisiones de CO2 de los combustibles fósiles | El poder: | 7.5KW |
Comunicación: | Se aplican las siguientes condiciones: | Control del PID: | Construido |
Terminal de 24 V: | - ¿ Qué? | Garantización: | 18 meses |

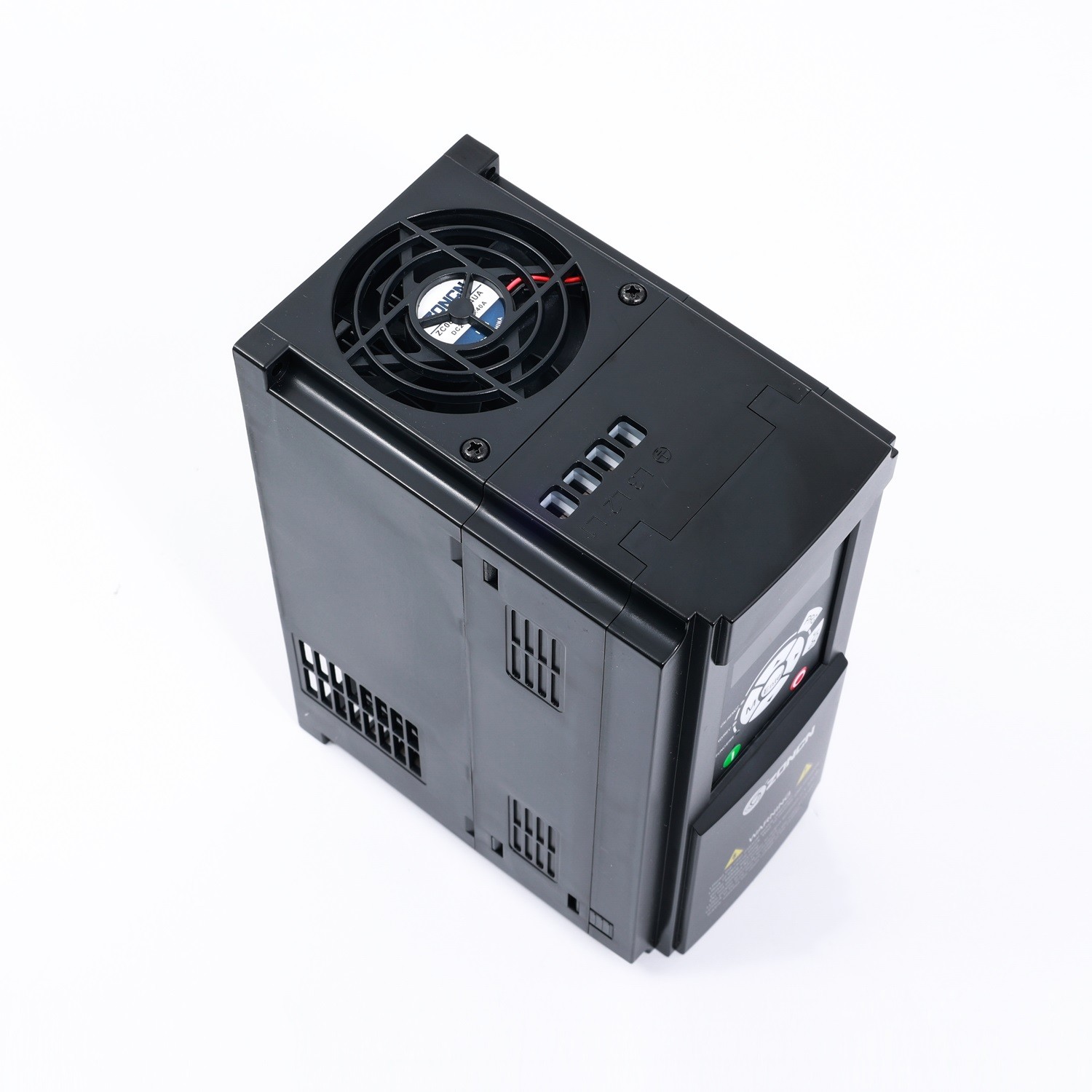

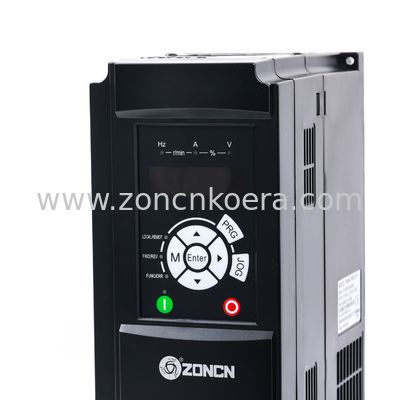

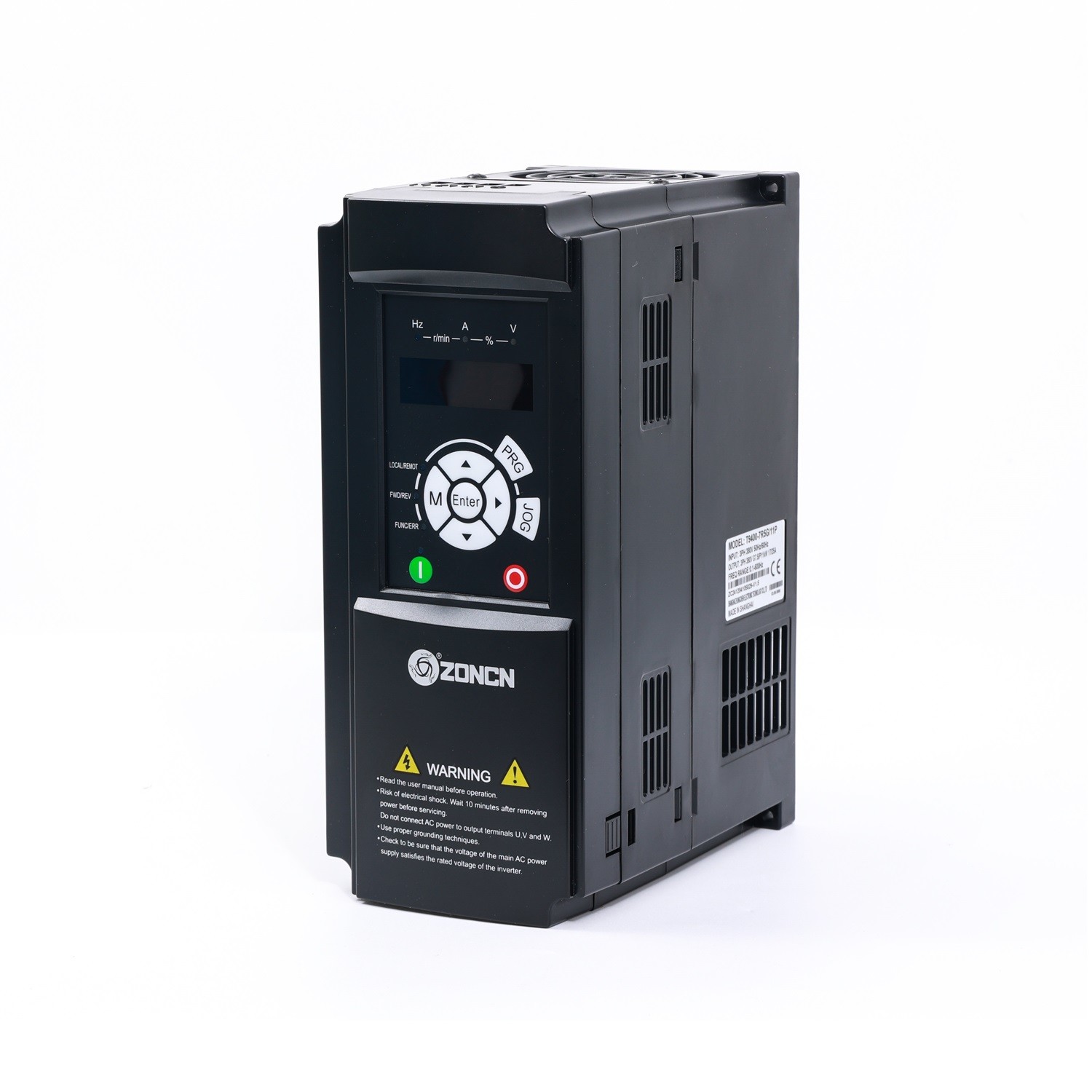

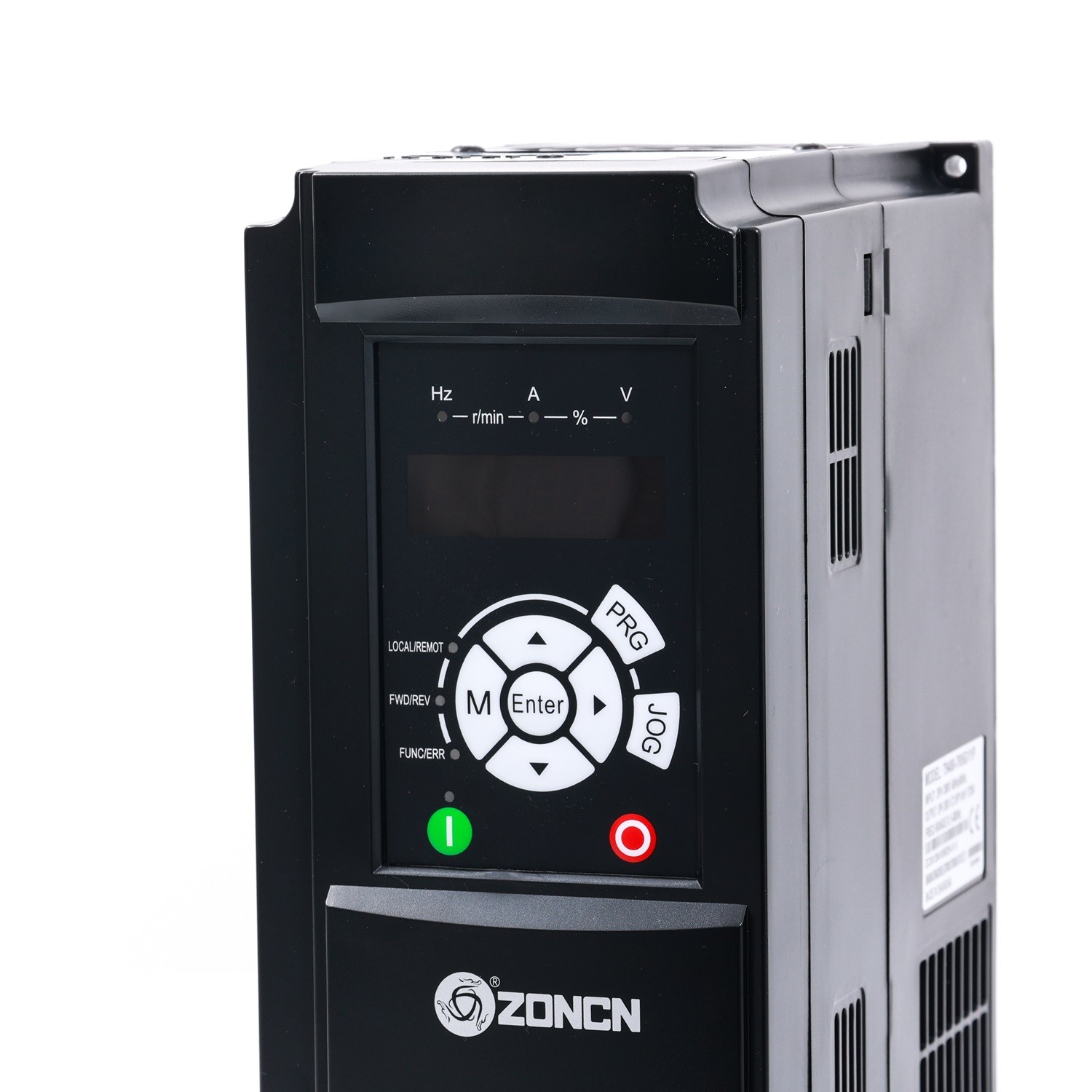

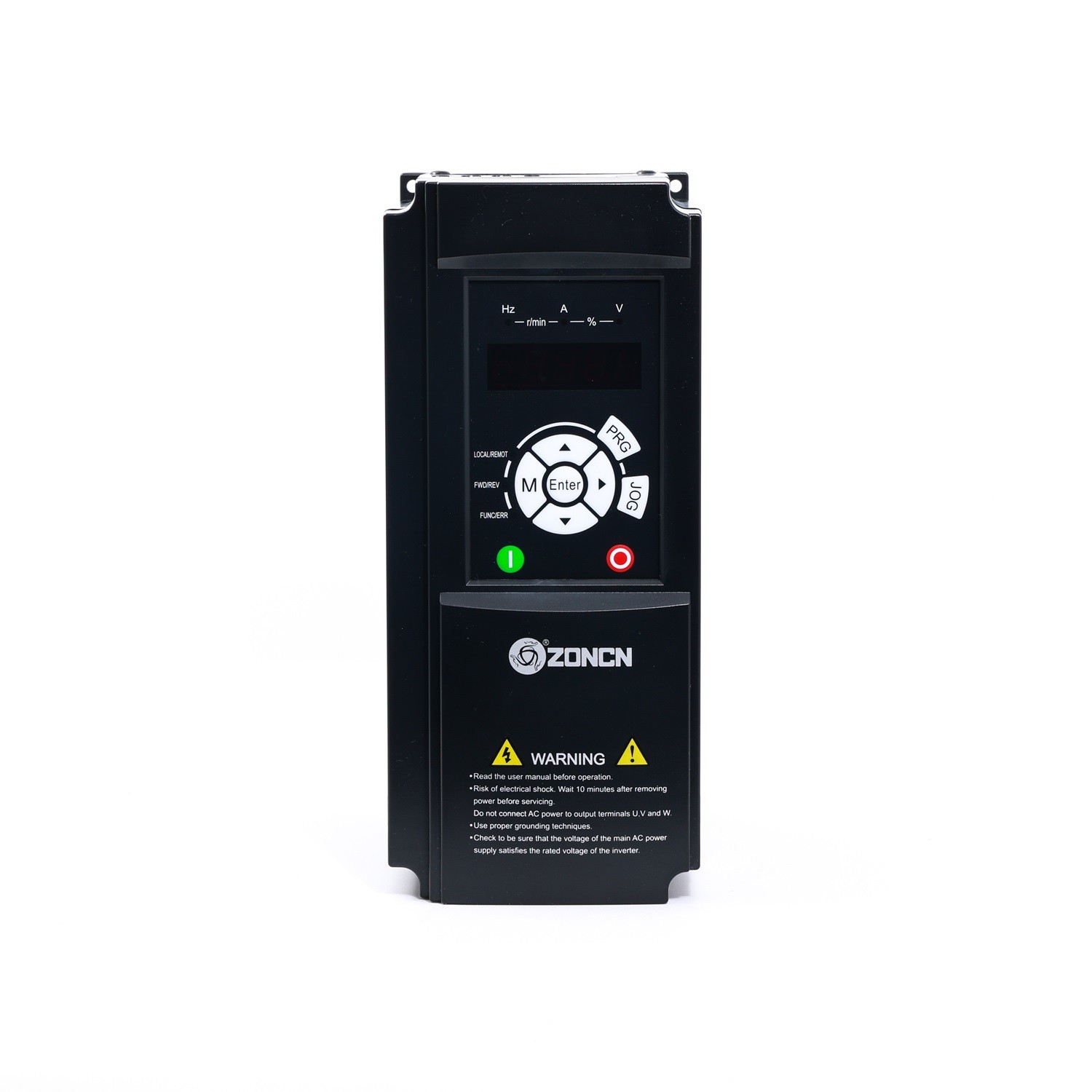

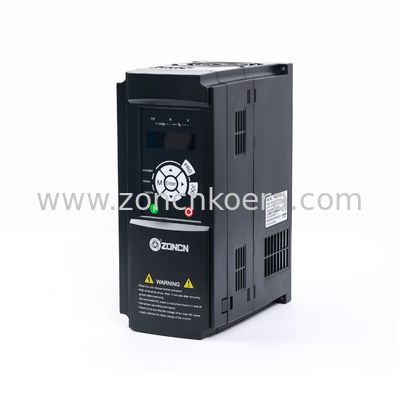

VFD 7.5kw controladores de frecuencia variable 380v Variadores de frecuencia 10hp
Características del inversor VFD ZONCN T9000
Los accionadores de frecuencia variable (VFD), también conocidos como inversores, ofrecen numerosas ventajas en aplicaciones industriales, comerciales y residenciales al controlar la velocidad y el par del motor.Estas son las ventajas principales:
Ahorro de energía¢ La ventaja más importante de los VFD es su capacidad para reducir el consumo de energía: en lugar de hacer funcionar los motores a toda velocidad, los VFD ajustan la velocidad del motor para que se ajuste a las necesidades reales de carga,reducción del consumo de energía hasta en un 50% en aplicaciones como las bombas, ventiladores y compresores.
Control de procesos mejoradoLos VFD permiten ajustes precisos de velocidad y par, mejorando la automatización y la productividad en la fabricación, los sistemas de transporte y las máquinas CNC.
Inicio y parada suavesA diferencia del arranque directo en línea, los VFD aumentan gradualmente la velocidad del motor, reduciendo la tensión mecánica, extendiendo la vida útil del equipo y evitando las sobretensiones.
Reducción de los costos de mantenimiento¢ Al reducir al mínimo el desgaste mecánico (por ejemplo, daños en el cinturón, los engranajes y los rodamientos), los VFD reducen el tiempo de inactividad y los gastos de reparación.
Factor de potencia mejoradoLos VFD mejoran el factor de potencia del sistema al reducir la demanda de energía reactiva, lo que conduce a una mayor eficiencia energética y a un posible ahorro en las facturas de electricidad.
Reducción del ruidoEl funcionamiento de los motores a velocidades optimizadas reduce las vibraciones y el ruido, lo que beneficia a los sistemas HVAC y a otros entornos sensibles al ruido.
Flexibilidad y compatibilidadLos VFD modernos admiten varios protocolos de comunicación (Modbus, Profibus, Ethernet/IP) para una integración perfecta en sistemas de control inteligentes.
Beneficios para el medio ambiente¢ Un menor consumo de energía reduce las emisiones de carbono, apoyando los objetivos de sostenibilidad.
Características de protecciónLos VFD protegen a los motores de las sobrecargas, el sobrecalentamiento, la pérdida de fase y las fluctuaciones de voltaje, evitando fallas inesperadas.
Modelo de inversor ZONCN T9000 | Válvula de entrada (V) | Potencia de salida nominal (kW) | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Potencia del motor (KW) |
T9200-0R4G | 1PH AC 220V ± 15% | 0.4 | 5.4 | 2.5 | 0.4 |
T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
Se aplicará el procedimiento siguiente: | 1.5 | 10 | 7 | 1.5 | |
Se aplicará el procedimiento siguiente: | 2.2 | 16 | 11 | 2.2 | |
Se aplicará el procedimiento siguiente: | 3.7 | 17 | 16.5 | 3.7 | |
Se aplicará el procedimiento siguiente: | 5.5 | 26 | 25 | 5.5 | |
Se aplicará el procedimiento siguiente: | 7.5 | 35 | 32 | 7.5 | |
T9400-0R4G | 3PH AC 380V ± 15% | 0.4 | 3.4 | 1.2 | 0.4 |
T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
T9400-3R7G/5R5P | 3.7 y 5.5 | ¿Qué es el amor? | 9/13 | 3.7 y 5.5 | |
T9400-5R5G/7R5P | 5.5 / 7.5 | ¿Qué es esto? 15/20 | 13/17 | 5.5 / 7.5 | |
T9400-7R5G/11P | 7.5 / 11 | 20/26 | 17/25 | 7.5 / 11 | |
T9400-11G/15P | ¿Qué es el amor? | 26/35 | 25/32 | ¿Qué es el amor? | |
T9400-15G/18.5P | 15 de diciembre.5 | 35/38 | 32/37 | 15 de diciembre.5 | |
T9400-18.5G/22P | 18.5 / 22 | El artículo 38/46 | 37/45 | 18.5 / 22 | |
T9400-22G/30P | El 22/30 | 46/62 | 45/60 | El 22/30 | |
T9400-30G/37P | El 30/37 | 62/76 de la Comisión | 60/75 años | El 30/37 | |
T9400-37G/45P | 37/45 | Las demás | 75/90 | 37/45 | |
T9400-45G/55P Las condiciones de los productos | 45/55 | No obstante lo anterior: | 90/110 | 45/55 | |
T9400-55G Las condiciones de los productos | 55 | 113 | 110 | 55 | |
T9400-75G/90P Las condiciones de los productos | 75/90 | 157/180 y el | 150/176 | 75/90 | |
T9400-90G/110P | 90/110 | 180/214 | 176/210 y 176/210 | 90/110 | |
T9400-110G/132P | 110/132 | Las demás: | Las demás: | 110/132 | |
★Por favor, póngase en contacto con nosotros directamente para las potencias de los inversores por encima de 110kw |
Punto de trabajo | Descripción | |||
Función básica | Modo de control | Control de la VF | ||
Control del vector de flujo sin sensores (SVC) | ||||
Control de vectores de circuito cerrado (FVC) (más de 3,7 kW) | ||||
Frecuencia máxima | 0 ~ 600 Hz | |||
Frecuencia portadora | 0.5kHZ 8kHz | |||
La frecuencia del portador se ajusta automáticamente según las características de la carga | ||||
Resolución de la frecuencia de entrada | Configuración digital:0.01Hz | |||
Configuración analógica: Frecuencia máxima x 0,025% | ||||
Torque de arranque | Tipo G:0.5Hz/150% ((SVC) | |||
Tipo P:0.5 Hz/100% | ||||
Rango de velocidad | 1Se trata de una serie de datos. | |||
Precisión de la estabilidad de velocidad | ± 0,5% ((SVC) | |||
Capacidad de sobrecarga | Tipo G: 60s para el 150% de la corriente nominal, 3s para el 180% de la corriente nominal. Tipo P: 60s para el 120% de la corriente nominal, 3s para el 150% de la corriente nominal. | |||
Aumento del par | El auto-refuerzo. | |||
Impulso personalizado: 0,1% ~ 30,0% | ||||
Curva V/F | Curva V/F en línea recta | |||
Curva V/F de varios puntos | ||||
Curva V/F de potencia N (1.2 potencia, 1.4 potencia, 1.6 potencia, 1.8 potencia, cuadrado) | ||||
Separación V/F | 2 tipos: separación completa; separación parcial | |||
Modo de la rampa | Rampa en línea recta. | |||
Cuatro grupos de tiempo de aceleración/desaceleración con el rango de 0,00≤6500,0 s | ||||
Frenado de corriente continua | Frecuencia de frenado de CC:0.00Hz~Frecuencia máxima | |||
Tiempo de frenado:0.0s~36.0s | ||||
Valor de la corriente de frenado:00,0% hasta 100,0% | ||||
Control de las JOG | Rango de frecuencias JOG:0Las partidas de los componentes de las placas son: | |||
Tiempo de aceleración/desaceleración JOG: 0,0 a 6500 s. | ||||
Simple PLC, velocidades preestablecidas múltiples | Implementa hasta 16 velocidades a través de la función simple de PLC o combinación de estados terminales | |||
PID a bordo | Se da cuenta del sistema de control de circuito cerrado controlado por el proceso fácilmente | |||
Regulación automática del voltaje (AVR) | Puede mantener el voltaje de salida constante automáticamente cuando la tensión de la red | |||
Control de retención de sobrevolución/sobrecorriente | La corriente y el voltaje se limitan automáticamente durante el proceso de funcionamiento para evitar tropezones frecuentes debido a un exceso de voltaje / exceso de corriente | |||
Límites de corriente rápida | Ayuda a evitar fallas frecuentes de corriente sobre la unidad de CA. | |||
Limitación y control del par | Puede limitar el par automáticamente y evitar los trampas frecuentes de sobre corriente durante el proceso de funcionamiento. | |||
implementado en el modo FVC. | ||||
Soporte para tarjetas PG múltiples | Soporte para tarjeta PG de entrada diferencial, tarjeta PG de resolución, tarjeta PG de transformador giratorio |
