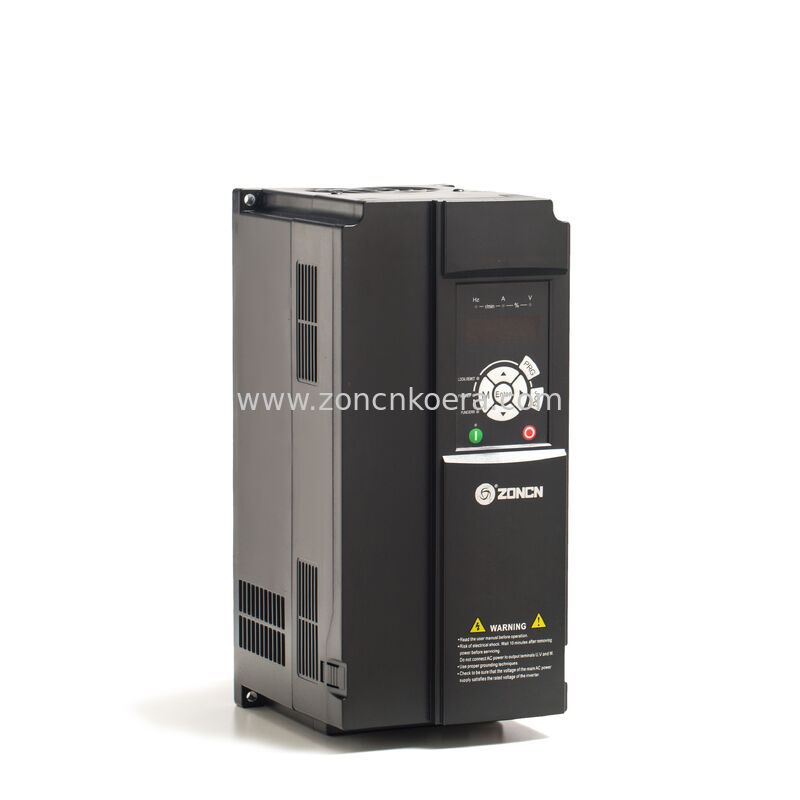

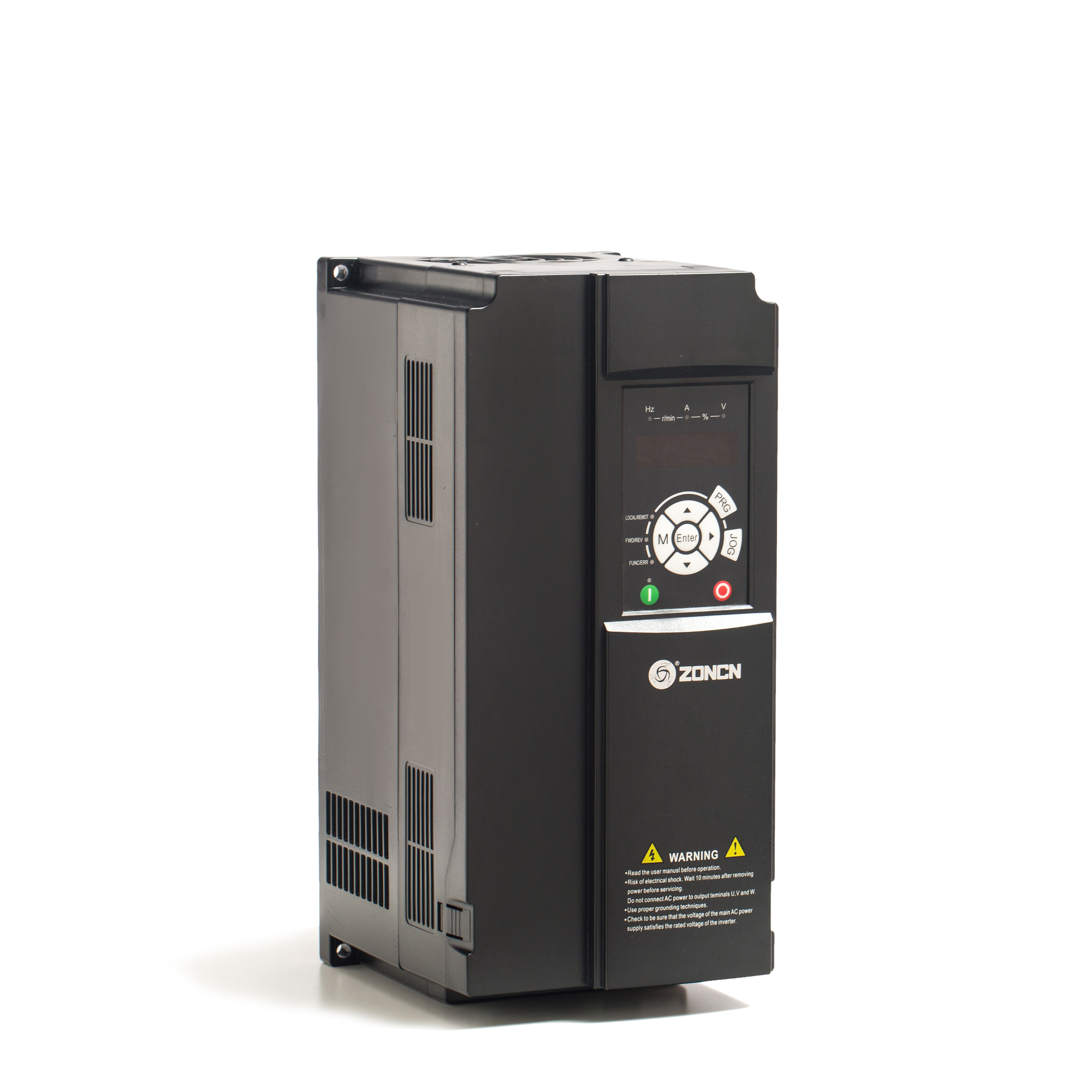

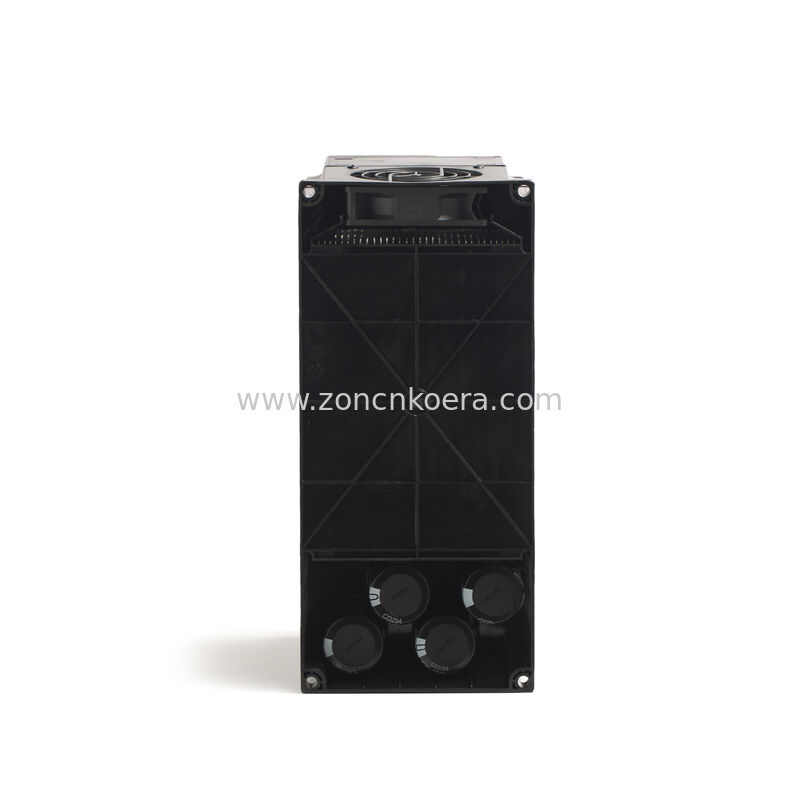

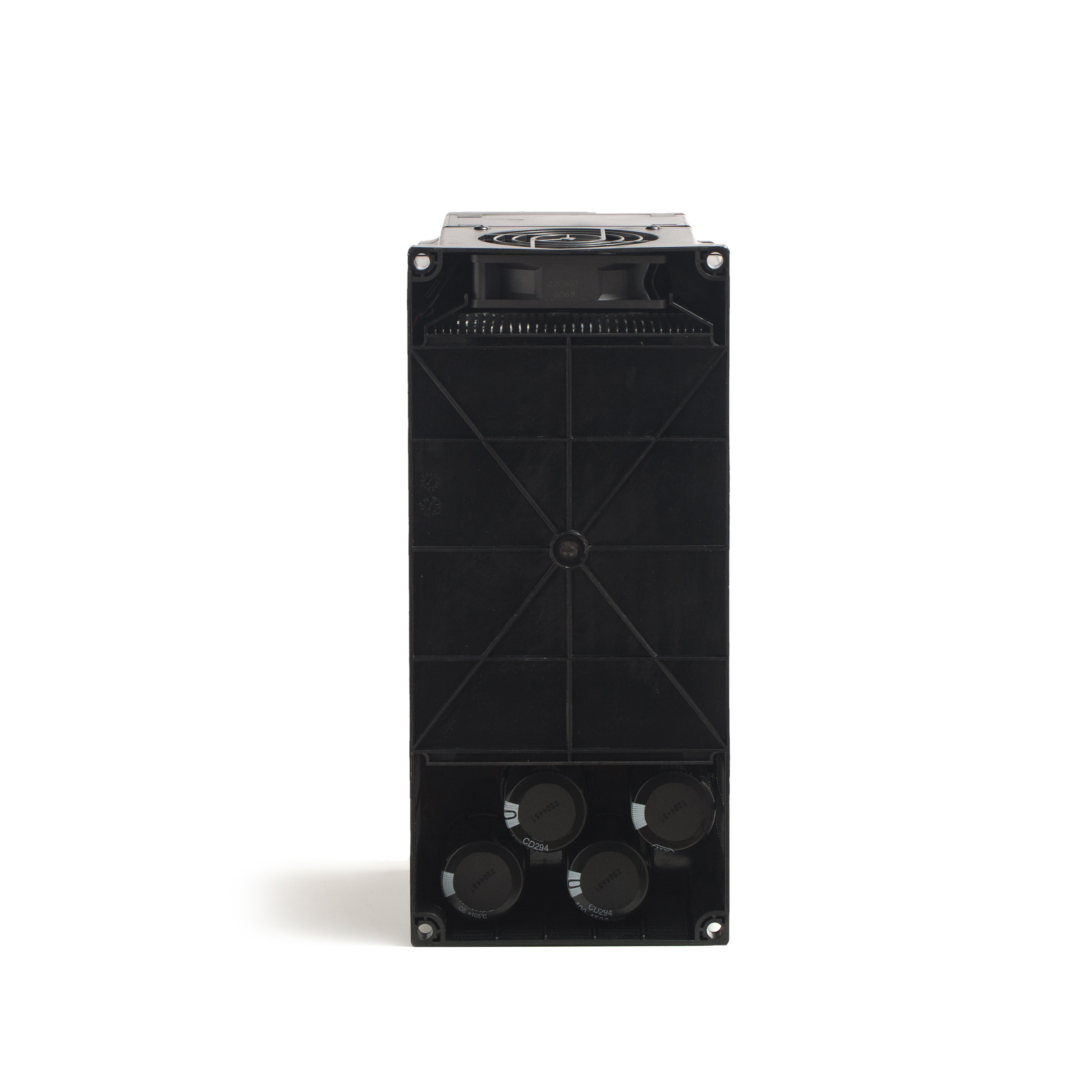

Control de múltiples bombas con unidad de frecuencia variable de uno a cuatro controles 15 kW 380 VFD convertidor VSD

Informacion basica

Lugar de origen:	Shanghái, China
Nombre de la marca:	ZONCN
Certificación:	CE
Número de modelo:	T9400S-15G/18.5P

Cantidad de orden mínima:	1 unidad
Detalles de empaquetado:	embalaje de cartón
Tiempo de entrega:	7-30 días laborables
Condiciones de pago:	T/T, Western Union, PayPal
Capacidad de la fuente:	100000 unidades por mes

Mejor precio Contactar ahora

Modelo:	VFD T9400S	modo de control:	Control V/F; Control vectorial de bucle abierto (sin PG); Control vectorial en bucle cerrado (con PG
Frecuencia máxima:	0,00-600,00 Hz.	Fuerza:	VFD de 15 kW
Solicitud:	Bomba de agua	Rango de velocidad:	1No hay PG.
Comunicación:	Modbus RS485;	Exactitud de la estabilidad de la velocidad:	±0,5% (sin PG)
Material:	Plástico y metal	Garantía:	18 meses

Inversor de control de varias bombas de la serie T9000S

Introducción del producto

La característica distintiva del inversor de frecuencia multibomba T9000S es su capacidad para controlar dos o más bombas operadas en paralelo con una sola unidad independiente.El inversor selecciona inteligentemente qué bombas ejecutar para mantener y regular de forma fiable el valor de proceso objetivo del sistema de bombeo, mientras que simultáneamente se ejecuta la alternancia automática de los ciclos de activación de la bomba para garantizar un tiempo de funcionamiento igualado y una utilización uniforme en toda la flota de bombas.

- Ofrece una protección sin igual de extremo a extremo para toda su infraestructura de bombeo,El sistema de gestión de la seguridad de la información, combinado con una facilidad de uso inigualable y una accesibilidad operativa maximizada, todo ello desbloqueado a través de nuestra innovadora cartera de productos a medida., funciones especiales que aumentan el rendimiento.

- Utilice las teclas ▲▼ para ajustar directamente el valor de presión objetivo.

- Tras un corte de energía, el dispositivo reanudará automáticamente la función de funcionamiento activo cuando se restablezca la energía.

-Con la función de salida de relé extendida, un inversor ahora puede controlar cuatro bombas para el suministro de agua a presión constante.

-El transmisor de corriente está alimentado por una fuente de alimentación de 24 VDC.

- El inversor está equipado con una función de juicio inteligente para el control de inactividad.

- El teclado en inglés muestra tanto el punto de ajuste objetivo como el valor de retroalimentación.

- La unidad cuenta con capacidad de control expandible,soporte para hasta 4 bombas de suministro de agua (incluidas la bomba de estabilización de presión y las bombas de frecuencia variable) para la gestión completa del sistema de suministro de agua.

- Apoya la selección en línea del manómetro de presión de retroalimentación y el transmisor de corriente.

- El control de enlace entre una bomba y un inversor de frecuencia cumple la función completa de suministro de agua a presión constante.

- El teclado puede activar la función de control de suministro de agua a presión constante, y también proporciona funciones de parada y reinicio de fallas.

Características técnicas

Yo...el tiempo	T9000Sserie Invertidor
Modo de control	Control V/F Control de vectores de bucle abierto (sin PG); Control de vector de bucle cerrado (con PG).
Frecuencia máxima	0.00-600.00 Hz.
Frecuencia portadora	0.5 kHz ~ 8 kHz La frecuencia portadora se ajusta automáticamenteTed basado en las características de la carga.
Resolución de la frecuencia de entrada	Configuración digital:0.01Hz Configuración analógica: Frecuencia máxima 0,025%
Torque de arranque	Tipo G:0.5Hz/150% (sin PG); Tipo P:0.5 Hz/100%
Rango de velocidad	1No hay PG.
Precisión de la estabilidad de velocidad	± 0,5% (sin PG)
Capacidad de sobrecarga	Tipo G: 60s para el 150% de la corriente nominal, 3s para el 180% de la corriente nominal. Tipo P:60s para el 120% de la corriente nominal, 3s para el 150% de la corriente nominal.
Aumento del par	Aumento automático, Aumento personalizado:00,1% hasta 30,0%.
Curva VF	Curva VF en línea recta; Curva VF de varios puntos; Curva VF de potencia N (1.2 potencia, 1.4 potencia, 1.6 potencia, 1.8 potencia, 2 potencia)
Separación VF	2 tipos: separación completaEl artículo 2, apartado 1la separación a medias.
Modo de la rampa	Modo de aceleración y desaceleración lineal o curva S. Cuatro tipos de tiempo de aceleración y desaceleración, rango de tiempo de aceleración y desaceleración 0.0 ~ 6500.- ¿Qué quieres decir?
Frenado de corriente continua	Frecuencia de frenado en CC:0.00 Hz~ frecuencia máxima;intervalo de frenado:0.0s~36.0s;Valor de la corriente de frenado:00,0% hasta 100,0%
J.OGcontrol	Rango de frecuencia de la carrera:0.00~50.00Hz Tiempo de aceleración/desaceleración de la carrera:0.0~6500.0 s
Control automático de mando simple; operación de velocidades múltiples	Hasta 16 velocidades de segmento son posibles con PLC o terminales de control incorporados.
PID incorporado	Es conveniente realizar el sistema de control de circuito cerrado del control de procesos.
Regulación automática del voltaje (AVR)	Cuando el voltaje de la red cambia, puede mantener automáticamente el voltaje de salida constante.
Control de la tensión excesiva y de la corriente excesiva	Limitación automática de corriente y voltaje durante el funcionamiento para evitar saltos frecuentes de sobrevoltaje.
Función de limitación de corriente rápida	Reducir al mínimo la falla de sobrecorriente y proteger el funcionamiento normal del inversor.
T.el orco el límitey control	Limitación automática del par durante el funcionamiento para evitar el desencadenamiento frecuente de la sobrecorriente; El modo de vector de circuito cerrado ((FVC) permite el control del par.
Excelente rendimiento	El control del motor asincrónico se realiza con tecnología de control de vector de corriente de alto rendimiento.
Función de parada instantánea sin parar	La energía de retroalimentación de la carga se utiliza para compensar la reducción de voltaje en la falla de energía transitoria, y el inversor puede continuar funcionando durante un corto tiempo.
Límites de corriente rápida	Ayuda a evitar fallas frecuentes de corriente excesiva de la unidad de CA.
Control de tiempo	Rango de tiempo:0.0min-6500.0min. El tiempo de espera es de 5 minutos.
Comunicación	M.ODBUS RS485El artículo 2, apartado 1
Fuente de comando	Panel de control, terminal de control, puerto de comunicación en serie.
F: el precioRecurrencia fuente	10 fuentes de frecuencia: conjunto digital, conjunto de voltaje analógico, conjunto de corriente analógica, conjunto de pulsos, conjunto de puertos serie.
Fuente de frecuencia auxiliar	10 fuentes de frecuencia auxiliares. Los usuarios pueden realizar de forma flexible el ajuste fino de frecuencia auxiliar y la síntesis de frecuencia.
Terminal de entrada	Los terminales de entrada digitales estándar: 5 1 PH 220V 0.4kW-3.7kW control vectorial / 3 PH 380V 0.4kW-5.5kW control vectorial / 6 7 5kW o más, el S3 admite entrada de pulso de alta velocidad hasta 100 kHz; 1 (menos de 5,5 kW) / 2 (más de 7,5 kW) terminales analógicos de entrada, 1 support entrada de voltaje de 0-10V, 1 (más de 7,5 kW) soporte de entrada de voltaje de 0-10V o entrada de corriente de 4-20mA.
Terminal de salida	1 terminales de salida de pulso de alta velocidad y de salida de colector; 1 (menor a 5,5 kW)/2 (mayor a 7,5 kW) terminal de salida de relé; 1 ((1PH 220V 0,4kW-3,7kw-vector /3PH 380V 0,4KW-5,5KW vector) / 2 ((7,5 kW o más) terminal de salida analógica, soporte de salida de corriente de 4 ~ 20mA o salida de voltaje de 0 ~ 10V.

Características únicas

Función de suministro de agua

Descripción

Muestra de código

Añadir la bomba

Si la frecuencia de funcionamiento es superior a la frecuencia de adición de la bomba PA.51, y la retroalimentación es inferior al 95% del valor establecido, y la duración es mayor que el PA del tiempo de adición de la bomba.52, la bomba de corriente se cambiará al modo de operación de frecuencia de suministro de energía comercial, y el inversor arranca la próxima bomba.

Reducción de la bomba

Cuando la frecuencia de funcionamiento sea inferior a la frecuencia de la bomba de reducción.53, y la retroalimentación es superior al 95% del valor establecido, y la duración es mayor que la PA del tiempo de reducción de la bomba.54, la primera bomba de suministro de energía comercial se detendrá.

Bomba de interrupción

Cuando la bomba del inversor esté funcionando y la duración alcance el tiempo de reemplazo de la bomba, se cambiará a la siguiente bomba.

Función de la bomba de parada terminal

Detener la función de la bomba de agua con el terminal multifunción

51: Invalidez de la bomba 1

52: No válida la bomba 2

53: Invalidez de la bomba 3

54: No válida la bomba 4

Cuando el terminal de entrada correspondiente está cerrado

1) Si la bomba funciona a la frecuencia de alimentación comercial, desconecte inmediatamente el motor.

2) Si la bomba está funcionando a la frecuencia del inversor y hay bombas inactivas, entrar inmediatamente en el modo de conmutación de la bomba.

3) Si la bomba está funcionando a la frecuencia del inversor y no hay bomba inactiva, la bomba de alimentación comercial se detendrá y, después del tiempo de retraso, cambiará a la frecuencia variable.

Inicio automático cuando la energía está encendida

Activación automática de inicio de tiempo de retraso PA.38,

PA.38=0 el arranque automático de encendido no es válido;

El valor predeterminado de fábrica de PA.38 es 0

Configuración y visualización de la presión

El tubo digital ¢implementa la presión, la presión de retroalimentación ¢ al mismo tiempo, la unidad es Bar; puede cambiar para mostrar otros contenidos;Presione las teclas arriba y abajo para ajustar el modo de presión, consulte los parámetros de PA.00;PA.00=0: valor objetivo digital PA.01;PA.00=3: valor objetivo digital PA.01, que se puede ajustar con las teclas arriba y abajo; la pantalla de presión se mostrará al cambiar

Función de sueño PID

1) Cuando se alcanza la presión, la frecuencia de funcionamiento es menor que la frecuencia de sueño PA.29 y la duración es mayor que el tiempo de sueño PA.30, la frecuencia se convierte en 0, entra en estado de reposo y muestra "SLP"

2) Cuando la frecuencia de marcha es mayor que la frecuencia de sueño.29, y la frecuencia es estable, y también entrará en el estado de sueño.48

3) Si la frecuencia es superior a la PA.49, la función del sueño no es válida.

4) Dormir sólo cuando una bomba de inversor está funcionando

PYR

Función de detección de fuga de agua o de despertar por DIP

En el modo de reposo, si la desviación de la caída de presión es mayor que la presión de ajuste de PA.31, el inversor se despierta y se inicia la función PID.

Anticongelante

En el modo de reposo, si la duración es superior a la PA.42, el inversor se despertará y funcionará con el tiempo de PA.43 a la frecuencia de PA.42.

Detección de desconexión del sensor de presión

Cuando el sensor de presión se desconecte, el inversor se alarmará y mostrará el parámetro de PA26, PA27

El PIDE

Advertencia de alta presión del agua

Cuando la presión sea superior a PA.32 y la duración sea superior a 0,1 s, alarma de falla de alta presión y parada, el código de falla es "HP", (después de que la presión vuelva a la normalidad, PA de retraso.35 y restablecer automáticamente el fallo)

Advertencia de baja presión de agua

Cuando la presión es inferior a PA.33 y la duración es superior a PA.36, alarma de falla de baja presión y parada, el código de falla es "LP", (después de que la presión vuelva a la normalidad, retrasar PA.35 y restablecer automáticamente la falla)

El LP

No se advierte el aguael

"Frecuencia de detección A" = frecuencia máxima P0,12 - 2 Hz

Si la frecuencia del inversor es superior a "frecuencia de detección A", la duración es superior a PA.37 y la presión es inferior a PA.34, se alarmará sin falla de agua y se detendrá, y el código de falla es 'LL'

No hay función de restablecimiento automático de fallas de agua

Cuando no se produce una falla de agua, el inversor restablecerá automáticamente la falla y funcionará, y el tiempo de intervalo de restablecimiento automático se refiere a PA.39- ¿Qué quieres decir?40.

Parada automática cuando no hay agua, , y reanudar automáticamente el suministro de agua cuando el agua viene.

(En el modo de funcionamiento del teclado,se debe activar la función de encendido automático y de funcionamiento automático)
