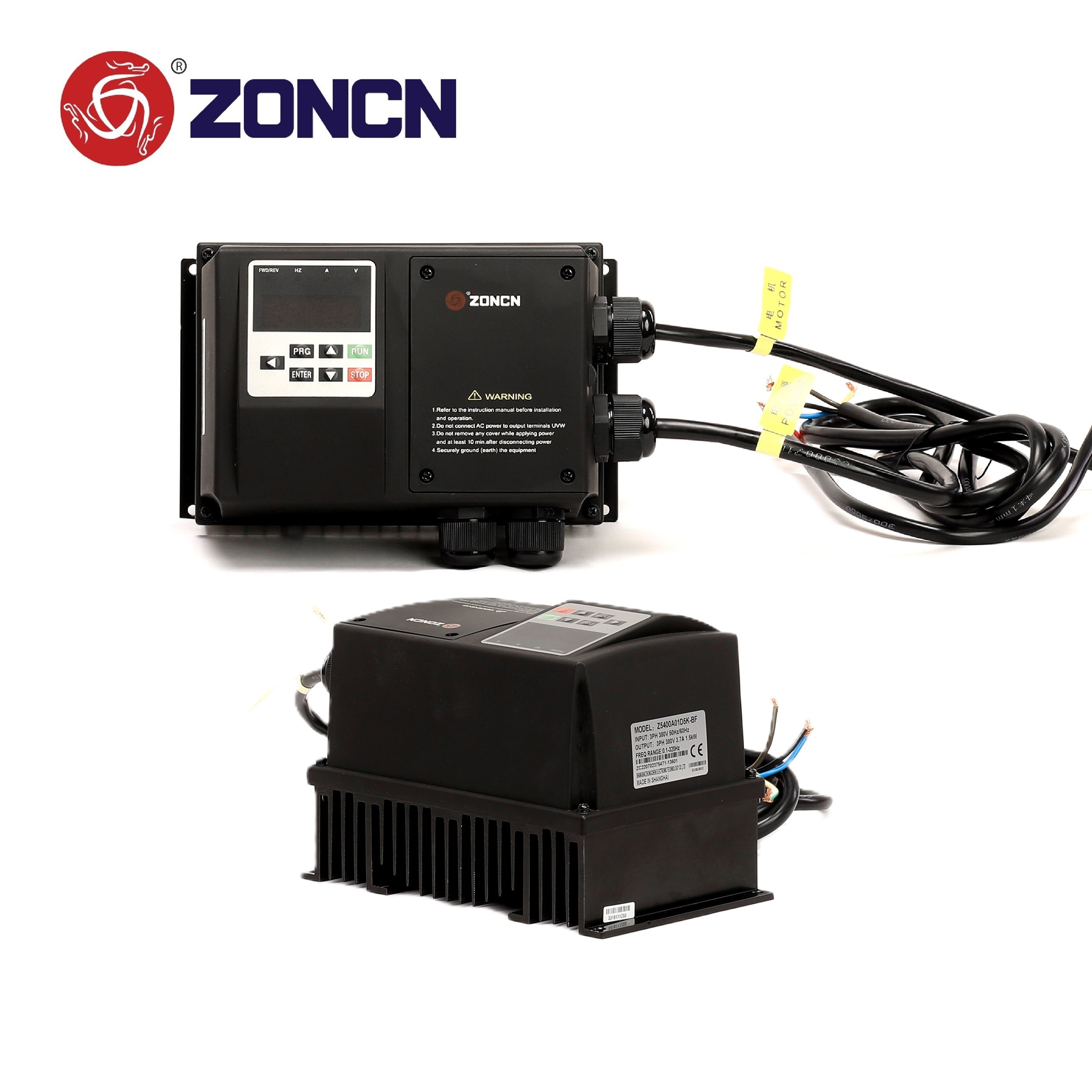

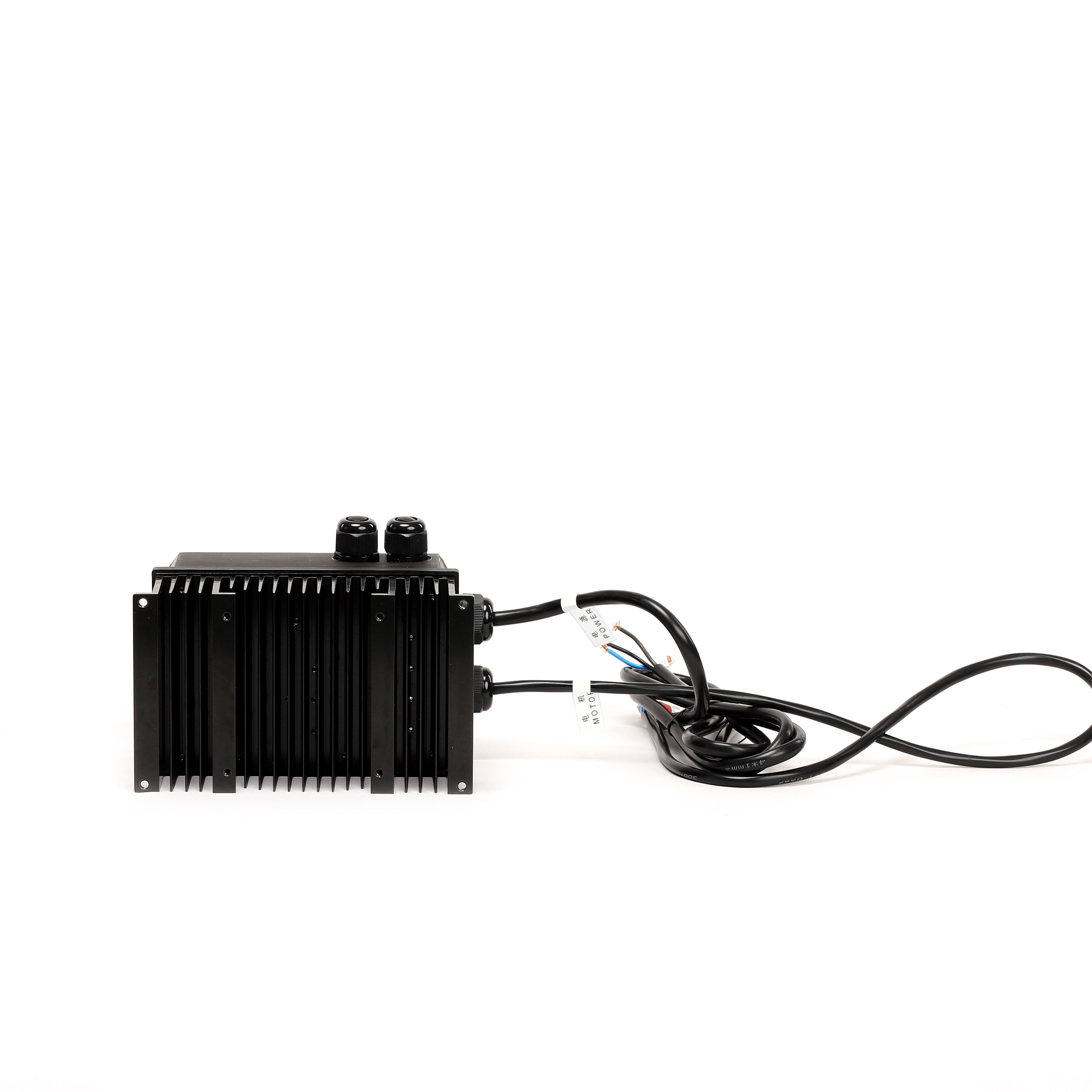

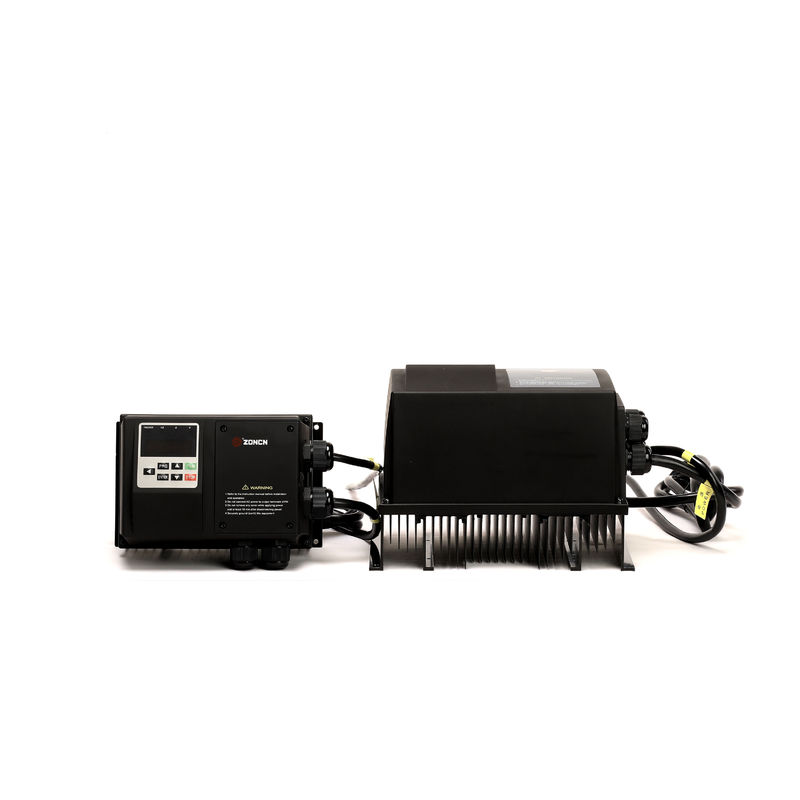

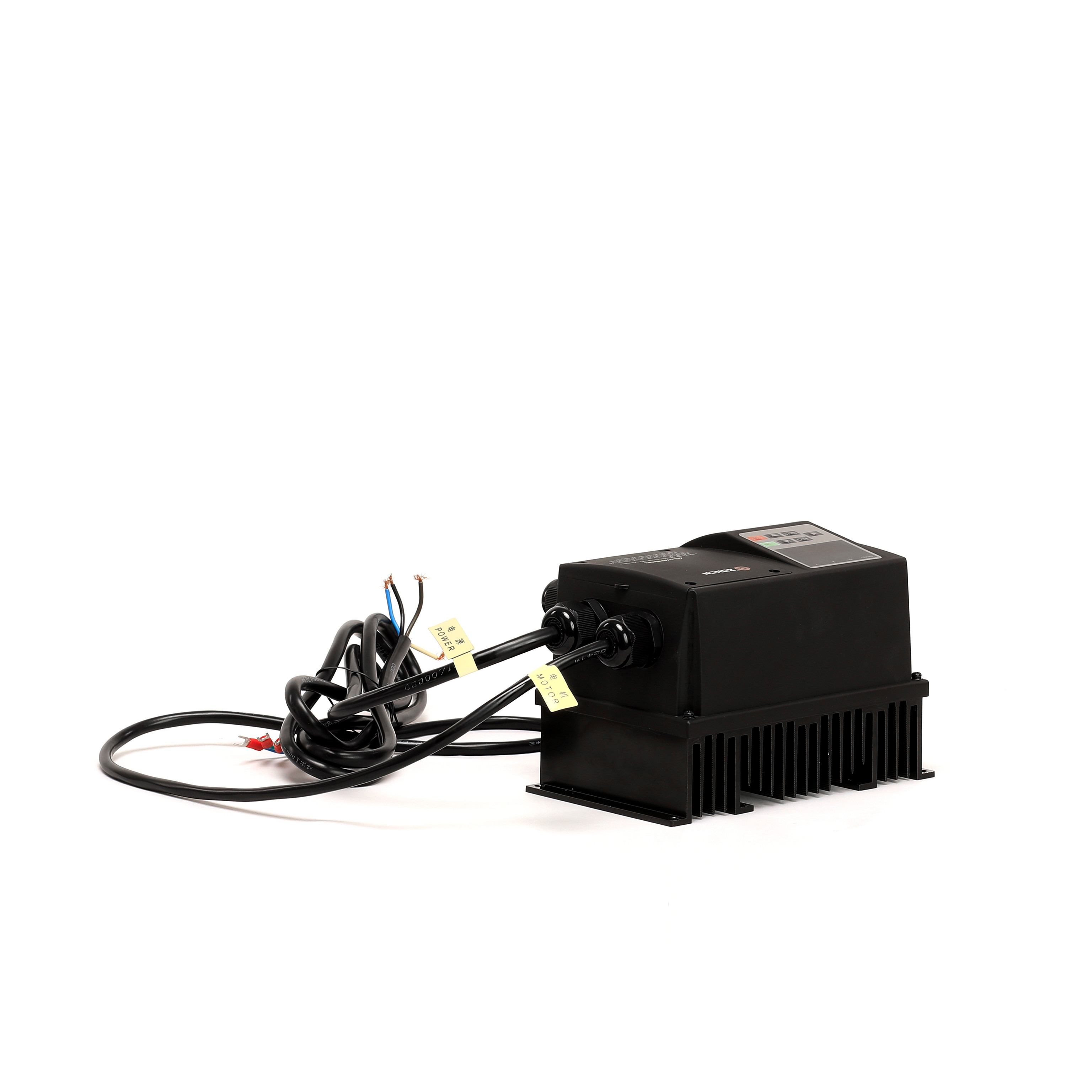

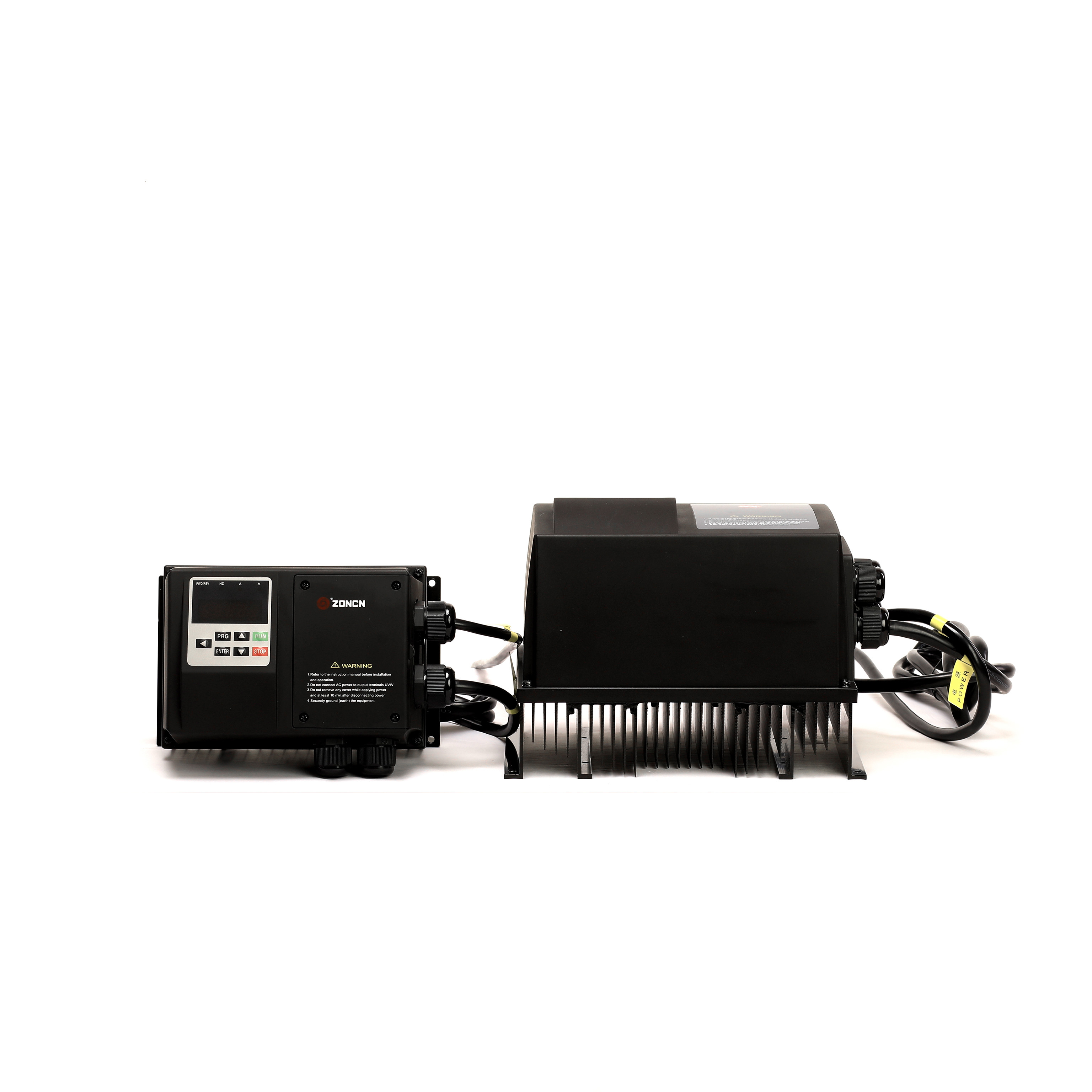

Invertidor de frecuencia variable 0,75kw 1,5kw 2,2kw 3,7kw 220v 380v VFD para la bomba

Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump
Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump
Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump Variable Frequency Inverter 0.75kw 1.5kw 2.2kw 3.7kw 220v 380v VFD For Pump
Informacion basica
Place of Origin: China
Nombre de la marca: ZONCN
Certificación: CE
Model Number: Z5400A01D5K-BF
Minimum Order Quantity: 1 Unit
Precio: To be negotiable
Packaging Details: Inside: box, output side: carton
Delivery Time: within 15 days
Payment Terms: T/T
Supply Ability: 10000 months
Mejor precio Contactar ahora
Product name: VFD inverter Type: Variable frequency inverter
Protection Level: IP65 Cooling mode: heat sink
Input: 380v three phase Power: 0.75kw/1hp
Weight: 2.5KG Size: 28*18*23cm
Resaltar:

inversor variable de la frecuencia 220V

,

inversor variable de la frecuencia 380V

,

Inversor de frecuencia variable de la bomba

Invertidor de frecuencia variable 0,75kw 1,5kw 2,2kw 3,7kw 220v 380v VFD para la bomba





La serie Z5000-BF de inversores es la serie de alta protección de ZONCN, que se utilizan ampliamente en contaminación pesada, mal ambiente, por ejemplo, polvo, humedad, suciedad, etc.También se puede montar directamente en el motor. Este inversor se aplica en la bomba mucho. Tiene filtro EMC incorporado, construido en control PID, tienen terminales de entrada analógicos 0-10v y 4-20mA. Las potencias varían de 0.75kw a 160kw.



Especificación técnica del inversor VFD

Sección 1 Invertidor VFD de la serie ZONCN Z5000-BF
Funciones estándar Modo de control Control del vector de flujo sin sensores (SFVC)
Control de tensión/frecuencia (V/F)
Frecuencia máxima Control del vector: 0 ∼ 320 Hz
Control V/F: 0 ∼3200 Hz
Frecuencia portadora 1 kHz 16 kHz
La frecuencia del portador se puede ajustar automáticamente en función de las características de la carga.
Resolución de la frecuencia de entrada Configuración digital: 0,01 Hz
Configuración analógica: frecuencia máxima x 0,025%
Torque de arranque Tipo G: 0,5 Hz/150% (SFVC);
Tipo P: 0,5 Hz/100%
Rango de velocidad 1Se trata de un documento de identificación de la empresa.
Precisión de la estabilidad de velocidad ± 0,5% (SFVC)
Capacidad de sobrecarga Tipo G: 60s para el 150% de la corriente nominal, 3s para el 180% de la corriente nominal.
Tipo P: 60 s para el 120% de la corriente nominal, 3 s para el 150% de la corriente nominal
Aumento del par Impulso fijo
Aumento personalizado 0,1% 30,0%
Curva V/F Curva V/F en línea recta
Curva V/F de varios puntos
Curva V/F de potencia N (1.2 potencia, 1.4 potencia, 1.6 potencia, 1.8 potencia, cuadrado)
Separación V/F Dos tipos: separación completa; separación media
Modo de rampa Rampa en línea recta
Rampa de la curva S
Cuatro grupos de tiempo de aceleración/desaceleración con el rango de 0,0 ∼6500,0 s
Frenado de corriente continua Frecuencia de frenado de corriente continua: 0,00 Hz a la frecuencia máxima; tiempo de frenado: 0,0-36,0 s;
Valor de la corriente de acción del freno: 0,0%100,0%
Control de la JOG Rango de frecuencia JOG: 0,00 ∼ 50,00 Hz
El tiempo de aceleración/desaceleración JOG: 0,06500 s.
A bordo Velocidades preestablecidas múltiples Implementa hasta 16 velocidades a través de la función simple de PLC o por entrada ((X) estados terminales
PID a bordo Realiza fácilmente el sistema de control de circuito cerrado controlado por proceso.
Voltagem automática Puede mantener el voltaje de salida constante automáticamente cuando cambia el voltaje de la red.
Reglamento (AVR)
Supertensión/ La corriente y el voltaje se limitan automáticamente durante el proceso de funcionamiento para evitar tropezones frecuentes debido a un exceso de voltaje/corrente.
Estacionamiento de exceso de corriente
control
Limites de par y regulación del par Puede limitar el par automáticamente y evitar el exceso de corriente durante el proceso de funcionamiento.
La parada instantánea no se detiene La energía de retroalimentación de carga compensa la reducción de voltaje para que el accionamiento de CA pueda continuar funcionando durante un corto tiempo.
Límites de corriente rápida Ayuda a evitar fallas frecuentes de sobrecorriente de la unidad de CA.
Alto rendimiento El control del motor asincrónico se realiza mediante la tecnología de control de vector de corriente de alto rendimiento.
Control de tiempo Rango de tiempo: 0.0 ∙ 6500.0 minutos
Métodos de comunicación Se trata de un sistema de seguridad.
Canal de comandos en ejecución Dado por el panel, terminales de control,
Puerto de comunicación en serie, puede ser cambiado de muchas maneras
Fuente de frecuencia 10 tipos de fuente de frecuencia, dados por
El voltaje analógico digital, la corriente analógica, el pulso, el puerto serial. se puede cambiar de muchas maneras
Fuente de frecuencia auxiliar 10 tipos de fuente de frecuencia, dada por voltaje analógico digital, corriente analógica, pulso, puerto serial.
Entrada y salida Los terminales de entrada 6 terminales de entrada digital, uno de los cuales admite hasta 100 kHz de entrada de pulso de alta velocidad.
2 terminales de entrada analógicos, uno de los cuales soporta solo entrada de voltaje de 0-10 V y el otro soporta entrada de voltaje de 0-10 V y entrada de corriente de 420 mA.
Terminal de salida 1 terminal de salida digital
1 terminal de salida del relé (RA.RB.RC)
1 terminal de salida analógica: que admita una salida de corriente de 020 mA o una salida de voltaje de 010 V
Fuente de frecuencia Ajuste digital, ajuste de voltaje analógico, ajuste de corriente analógica, ajuste de pulso y ajuste de puerto de comunicación en serie.
Display de LED Muestra los parámetros
Bloqueo de llaves y selección de funciones Puede bloquear las llaves parcial o completamente y definir el rango de función de algunas llaves para evitar el mal funcionamiento.
Modo de protección Detección de cortocircuito del motor cuando esté encendido, protección contra pérdidas de fase de salida, protección contra sobrecorriente, protección contra sobrevoltaje, protección contra voltaje, protección contra sobrecalentamiento y protección contra sobrecarga.





Especificación del VFD

Modelo VFD Voltado de entrada Potencia de salida nominal (KW) Corriente de entrada nominal (A) Corriente de salida nominal (A) Potencia del motor (kW)
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. 1PH AC220V ±15% 0.75 7.2 5 0.75
El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad. 1.5 10 7 1.5
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. 2.2 16 11 2.2
Las condiciones de los productos de la categoría 2 se especifican en el anexo I. 3PH AC380V ±15% 0.75 3.8 2.5 0.75
Las condiciones de los productos de la categoría 2 se especifican en el anexo I. 1.5 5 3.7 1.5
Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. 2.2 5.8 5 2.2
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas 3.7 10 9 3.7
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas. 5.5 15 13 5.5
Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo I. 7.5 20 17 7.5
Se aplicará a los vehículos de las categorías M1 y M2. 11 26 25 11
Las medidas de seguridad se aplicarán a las instalaciones de seguridad. 15 35 32 15
Se aplicarán los siguientes requisitos: 18.5 38 37 18.5
Se aplicarán los siguientes requisitos: 22 46 45 22
Las medidas de seguridad se aplicarán a las instalaciones de seguridad. 30 62 60 30
Se aplicarán los siguientes requisitos: 37 76 75 37
- ¿ Qué? - ¿ Qué? - ¿ Qué? - ¿ Qué? - ¿ Qué?
Se aplicarán los siguientes requisitos: 160 　 　 160





Video de aplicación del inversor



Invertidor de frecuencia variable 0,75kw 1,5kw 2,2kw 3,7kw 220v 380v VFD para la bomba 0










Preguntas frecuentes



1¿Es usted un fabricante o una empresa comercial?

A. ZONCN es un fabricante líder de inversores en China desde 2006.



2¿Cuál es su tiempo de entrega normal para este tipo de inversor?

R. Normalmente, nuestro tiempo de entrega es de 15 días después del pago.





3¿Cuál es su tiempo de garantía para este inversor?

R. El tiempo de garantía de nuestros inversores es de 18 meses después de la entrega.



4¿Puedes producir este inversor para mi propio logotipo?

A. Claro, no hay problema.
